一、產品概述

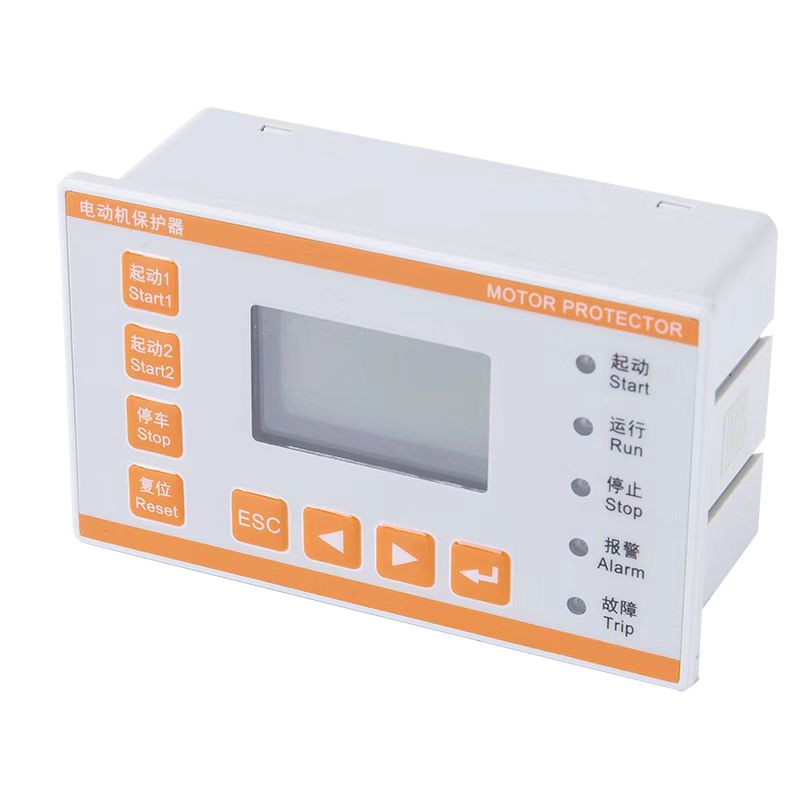

ARD3M智能電動機保護器（以下簡稱保護器）適用于額定電壓660V以下的低壓電動機回路，集保護、測量、控制、通訊、運維于一體。其完善的保護功能確保電動機安全運行，帶有邏輯可編程功能，可以滿足多種控制方式。可選配不同通訊模塊適應現場通訊需求。

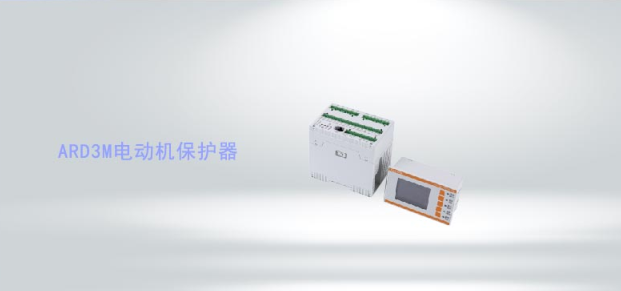

該產品采用分體式結構，由主體、顯示單元、互感器和選配的通訊模塊組成，可適應各種柜體的安裝。
產品執行標準：
——GB 14048.4-2010低壓開關設備和控制設備第4-1部分：接觸器和電動機起動器機電式
接觸器和電動機起動器(含電動機保護器)；
——JBT 10736-2007低壓電動機保護器。
二、產品特點
■ 輔助電源類型可選，AC220V電源模塊支持電源范圍AC85-265V/DC100-300V，AC380V電源模塊支持電源范圍AC/DC100-415V。
■ 支持基波和全波電力參數測量（U、I、P、Q、S、PF、F、EP、EQ），電壓及電流不平衡度，電壓、電流正序、負序、零序分量，三相電壓相角，剩余電流，電壓、電流2-63次分次諧波測量，分次諧波含有率及總諧波畸變率。
■ 保護功能包括過載反時限、過載定時限、接地、起動超時、漏電、欠載、斷相、堵轉、阻塞、短路、溢出、不平衡(電流、電壓)、過功率、欠功率、過壓、欠壓、相序、溫度、tE時間、外部故障、起動次數限制、運行時間報警、故障次數報警。
■ 10路可編程DI輸入，默認采用內置DC24V電源，也可選擇外部有源濕接點（詳見選型表格）。
■ 6路可編程DO輸出，滿足直接起動，星—三角起動，自耦變壓器起動，等多種起動方式，可通過通訊總線實現主站對電動機的遙控“起/停”。
■ 可選抗晃電功能：支持晃電立即再啟動、失壓重起動。
■ 標配2路MODBUS_RTU通訊，有PROFIBUS DPV1、以太網、PROFINET通訊模塊供選配。
■ 可選配2路DC4-20mA模擬量輸出接口，與DCS系統相接，可實現對現場設備的監控。
■ 具有故障記錄、起動記錄、停車記錄、DI變位記錄和再起動記錄等各類事件記錄，可查看多項電機運維信息，同時可記錄電機運行1-5小時運行記錄。
■ 顯示界面支持中/英文液晶顯示。
■ 支持U盤導出波形記錄與事件記錄數據，可使用EXCEL打開導出事件記錄文件。
■ 選配彩色液晶顯示時可加配WIFI功能，通過手機或電腦連接該WIFI查看、設置電機保護器相關數據。

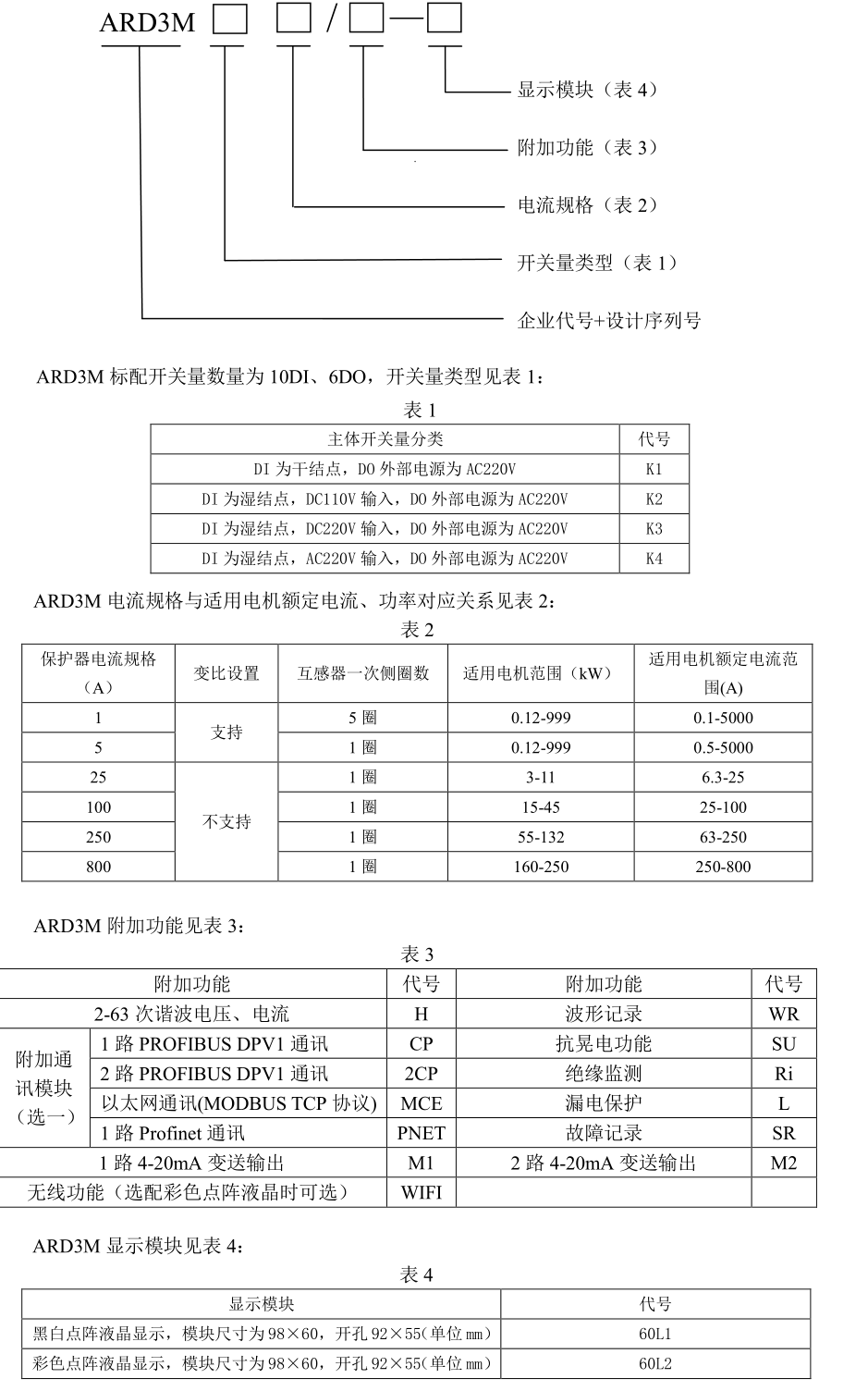

三、型號說明

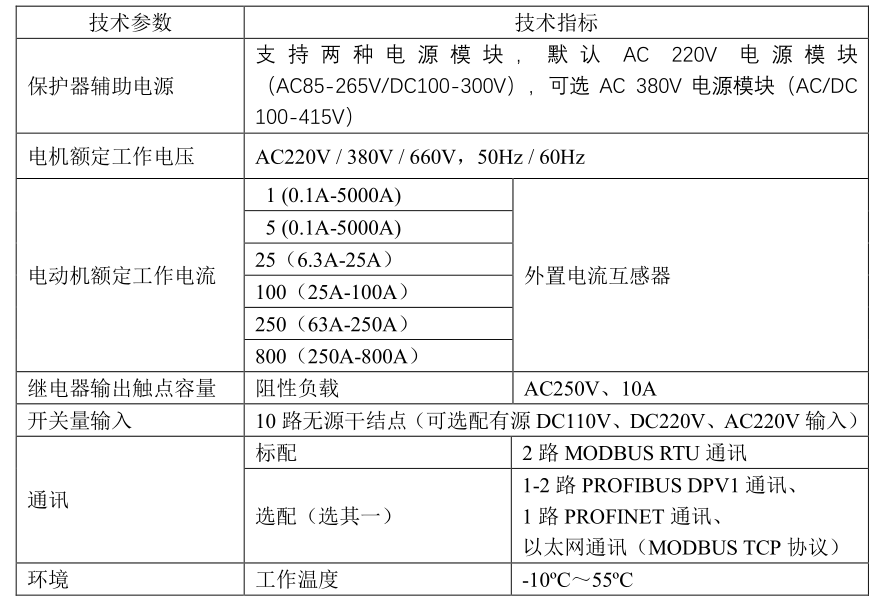

四、技術參數
五、功能配置
■ 測量
基波和全波電力參數測量(U、I、P、Q、S、PF、F、EP、EQ)電壓及電流不平衡度
電壓、電流正序、負序、零序分量
三相電壓相角剩余電流
電壓、電流2-63次分次諧波測量，分次諧波含有率及總諧波畸變率
■ 保護
過載反時限、過載定時限、接地、起動超時、漏電、欠載、斷相、
堵轉、阻塞、短路、溢出、不平衡(電流、電壓)、過功率、欠功率、過壓、欠壓、相序、溫度、tE時間、外部故障、起動次數限制、運行時間報警、故障次數報警。
■ 輸入/輸出
10路DI輸入
6路DO輸出
2路DC4-20mA模擬量輸出
■ 通訊
標配2路MODBUS RTU
選配PROFIBUS DPV1、以太網PROFINET
■ 事件記錄
故障記錄
起動記錄
停車記錄
DI變位記錄
再起動記錄
可查看多項電機運維信息
電機運行1-5小時運行記錄
■ 抗晃電功能
■ 中/英文液晶顯示，WIFI功能選配
■ U盤導出波形記錄與事件記錄數據
六、外形尺寸
產品選型及詳細資料，詳詢18861629037 安科瑞趙雨
