1 概述
在我國新型電力系統中，新能源裝機容量逐年提高，但是新能源比如光伏發電、風力發電是不穩定的能源，所以要維持電網穩定，促進新能源發電的消納，儲能將成為*關重要的一環，是分布式光伏、風電等新能源消納以及電網安全的必要保障，也是削峰填谷、平滑負荷的有效手段。國家鼓勵支持市場進行儲能項目建設，**多個省市出臺了具體的儲能補貼政策，明確規定了儲能補貼標準和限額。**分時電價的調整也增加了儲能項目的峰谷套利空間，多個省份每天可實現兩充兩放，大大縮短了儲能項目的投資回收期，這也讓儲能進入熱門賽道。
2 儲能電站盈利模式
據統計，2023年1-4月電化學儲能投運項目共73個，裝機規模為2.523GW/5.037GWh。其中磷酸鐵鋰儲能項目高達69個，裝機規模為2.52GW/5.019GWh；液流電池儲能項目共4個，裝機規模為3.1MW/18.1MWh。其中華東、西北和華北區域儲能規模分列前三，占總規模的78.5%，分別為814.94MW、623.6MW以及541.55MW。華東區域1-4月投運儲能項目規模很大，達814.94MW/1514.2MWh，總數也很多，共26個。
從應用場景分布上看，“大儲”依舊占據*高地位，電源側和電網側項目?jī)?chǔ)能規模合計占比達98%，其中電網側儲能項目共投運24個，裝機規模為1542MW/2993MWh，包括7個集中式共享儲能項目。電源側儲能項目共投運23個，裝機規模為922MW/1964.5MWh，其中大部分為新能源側儲能項目，共19個，規模占電源側的88%。用戶側儲能項目，雖然規模體量上不及“大儲”，但各地電價機制改革后，尖峰電價提高，峰谷差價拉大，用電成本提高，給自身帶來了不小的挑戰。用戶側配儲可以谷時充電峰時放電，一方面可以緩解甚*解決尖峰購電壓力；另一方面，富余的儲能還可并網，作為用戶側參與電力市場，利用峰谷差價實現獲利，儲能的價值逐漸凸顯。1-4月份用戶側項目投運個數多達20個，隨著回報比率的提升，用戶側儲能項目會越來越多。
儲能在不同環節存在多種盈利模式，儲能盈利模式主要有以下幾種：幫助發、輸、配各環節電力運營商以及終端用戶降本增效；延緩基礎設施投資；通過峰谷價差套利、參與虛擬電廠需求響應等輔助服務市場、容量租賃、電力現貨市場等方式。
電源側
電力調峰：通過儲能的方式實現用電負荷的削峰填谷，即發電廠在用電負荷低谷時段對電池充電，在用電負荷高峰時段將存儲的電量釋放。
提供容量：通過儲能提供發電容量以應對發電尖峰負荷，提升傳統發電機組的運行效率。
可再生能源并網：在風、光電站配置儲能，基于電站出力預測和儲能充放電調度，對隨機性、間歇性和波動性的可再生能源發電出力進行平滑控制，滿足并網要求。
可再生能源發電調峰：將可再生能源的棄風棄光電量存儲后再移*其他時段進行并網，提高可再生能源利用率。
調頻：頻率的變化會對發電及用電設備的安全運行及壽命產生影響，因此頻率調節*關重要。電化學儲能調頻速度快，可以靈活地在充放電狀態之間轉換，因而成為好的調頻資源。
虛擬電廠：通過虛擬電廠的需求響應為電網尖峰時段提供應急容量，針對突發情況時為保障電能質量和系統安全穩定運行而預留的有功功率儲備。
黑啟動：發生重大系統故障或全系統范圍停電時，在沒有電網支持的情況下重啟無自啟動能力的發電機組，逐漸擴大系統恢復范圍，實現整個系統的恢復。
盈利方式：提升發電效率以增加收入；減少棄風棄光，提升發電效率；峰谷價差套利。
電網側
緩解電網阻塞：將儲能系統安裝在線路上游，當發生線路阻塞時可以將無法輸送的電能儲存到儲能設備中，等到線路負荷小于線路容量時，儲能系統再向線路放電。
延緩輸配電設備擴容升*：在負荷接近設備容量的輸配電系統內，可以利用儲能系統通過較小的裝機容量有效提高電網的輸配電能力，從而延緩新建輸配電設施，降低成本。
盈利方式：提升輸配電效率，延緩?fù)顿Y。
用戶側
容量管理：工業用戶可以利用儲能系統在用電低谷時儲能，在高峰負荷時放電，從而降低整體負荷，達到降低容量電費的目的。
容量租賃：儲能電站租賃給新能源服務商，目前**的儲能容量租賃費用范圍在250-350元/kW·年，具體定價由儲能電站與新能源電站的項目收益相互協商，而后雙方簽訂長期租賃協議。
電力自發自用：安裝光伏的家庭和工商業用戶通過配置儲能可以更好地利用光伏電力，提高自發自用水平，降低用電成本。
峰谷價差套利：在實施峰谷電價的電力市場中，通過低電價時給儲能系統充電，高電價時儲能系統放電，實現峰谷電價差套利，降低用電成本。
消納綠電：當光伏、風力發電等可再生能源有富余時可儲存電能，促進綠電消納。
盈利方式：降低容量電費，節約用電成本，峰谷價差套利。
3 相關標準
《電化學儲能系統接入電網技術規定》GB/T 36547
《電化學儲能電站設計規范》GB 51048
《電化學儲能電站設計標準（征求意見稿）》
《電化學儲能系統儲能變流器技術規范》GB/T 34120
《電力儲能用鋰離子電池》GB/T 36276
《儲能電站監控系統技術規范》NB/T 42090
《電化學儲能電站用鋰離子電池技術規范》NB/T 42091
《電能質量監測設備通用要求》GB/T 19862
《爆炸危險環境電力裝置設計規范》GB 50058
《繼電保護和安全自動裝置技術規程》GB/T 14285
《儲能電站用鋰離子電池管理系統技術規范》GB/T 34131
《3~110kV高壓配電裝置設計規范》GB 50060
《20kV及以下變電所設計規范》GB 50053
《電力系統安全穩定導則》GB 38755
《電力系統安全穩定控制技術導則》GB26399
《電力系統調度自動化設計規程》DL/T 5003
《電能量計量系統設計技術規程》DL/T 5202
《電力系統電化學儲能系統通用技術條件》 GB/T 36558
4 電化學儲能電站分類
在GB 51048-2014《電化學儲能電站設計規范》(以下簡稱規范)中電化學儲能電站按電池類型分類可以分為鉛酸(鉛炭)電池、鋰離子電池、液流電池、鈉硫電池和多類型電化學儲能等，但是在2022年的《電化學儲能電站設計標準（征求意見稿）》(以下簡稱標準)中已經刪除鈉硫電池儲能，明確為鉛酸（鉛炭）電池、鋰離子電池和液流電池。國家能源局綜合司發布《防止電力生產事故的二十五項重點要求（2022年版）（征求意見稿）》，提出中大型電化學儲能電站不得選用三元鋰電
池、鈉硫電池，不宜選用梯次利用動力電池。所以中大型電化學儲能電站電池類型一般可選擇鉛酸（鉛炭）電池、磷酸鐵鋰電池和全釩液流電池。
另外針對電化學儲能電站的規模分類，規范和標準也不同。
通過對比可以發現，儲能電站的規模上限定義遠超之前的標準，這也是由于近幾年儲能電站大規模發展的原因，放寬功率標準，簡化了電化學儲能電站的建設要求，便于促進儲能的進一步發展。
5 儲能系統設計及選型
5.1 儲能系統接入電網電壓等*要求
GB 51048《電化學儲能電站設計規范》對并網電壓等*要求沒有非常明確，僅僅是建議大中型儲能系統采用10kV或更高電壓等*并網。在《電化學儲能電站設計標準（征求意見稿）》對接入電壓等*的要求是：小型儲能電站宜采用0.4kV~20kV及以下電壓等*；中型儲能電站宜采用10kV~110kV電壓等*；大型儲能電站宜采用220kV及以上電壓等*。
GB/T 36547-2018《電化學儲能系統接入電網技術規定》對不同容量的儲能系統并網電壓等*做了詳細的要求，電化學儲能系統接入電網的電壓等*應按照儲能系統額定功率、接入電網網架結構等條件確定，不同額定功率儲能系統接入電網電壓等*如下表所示：
5.1 8kW及以下儲能系統
8kW及以下的儲能系統一般用于戶用的光儲系統，配合屋*光伏和光伏、儲能一體式逆變器，實現戶用并、離網模式運行。當不允許向電網輸送電能時，通過防逆流裝置可以實現光伏發電富余時自動充電，*大程度消納綠電，配電結構如圖1所示。戶用光儲系統數據可上傳云平臺供移動端查看數據。
5.2 8kW-1000kW儲能系統
8kW-1000kW儲能系統一般500kW以下采用380V并網，500kW-1000kW根據接入電網網架結構可采用0.4kV多點并網，也可以采用6kV-20kV電壓并網。當然采用6kV-20kV電壓并網需要增加升壓變壓器、中壓開關柜等設備，會大大增加儲能系統的成本，所以在情況允許的情況下可以采用0.4kV多點并網以減少成本。
比如企業內部需要安裝大功率充電樁，但是企業變壓器容量不滿足要求的情況下可以安裝光伏、儲能系統用于擴展用電容量，在不更換變壓器的情況下，可以在0.4kV母線增加儲能系統并網。在光伏發電有富余或者負荷較低的谷電時段充電，負荷高峰時期放電，以小的成本擴展企業內部用電容量，這種情況典型的場景是城市快速充電站或者需要變壓器擴容的企業，如圖2所示。通過多組250kW/500kWh分布式儲能柜并入0.4kV母線，這樣可以把企業內部配電容量一段時間內擴展1000kW，滿足企業用電擴容需要。
通過0.4kV多點并網的儲能系統中，在10kV產權分界點需要增加防孤島保護裝置和電能質量分析裝置，如果不需要往電網送電還需要安裝逆功率保護裝置，在低壓側0.4kV安裝電能質量治理和無功補償裝置等，儲能系統數據通過智能網關采集后可以上傳*本地管理系統或者云平臺，實現企業可靠、有序用電，降低用能成本。
在這種模式下，安科瑞電氣可以為1000kW以下儲能監控系統提供以下設備，見表4。
5.3 500kW-5000kW儲能系統
500kW-5000kW儲能系統采用6kV-20kV并網，一般采用電氣集裝箱方式安裝，分為電池艙、電氣艙等，也可采用模塊化的分布式儲能柜并聯匯流后升壓并網，組裝方便，安全系數高。
現行分時電價政策由于不少地區在冬夏高峰時段每天會有2個尖峰時段，持續時間2小時左右，為了保證峰谷套利收益更大，工商業儲能系統大多采用充放電倍率0.5C輸出設計。
按照GB/T 36547-2018《電化學儲能系統接入電網技術規定》要求，儲能系統交流側匯流后通過變壓器升壓*10kV后并入企業內部配電網10kV母線，儲能系統交流側額定電壓可根據儲能系統功率確定，一般可選擇線電壓0.4kV、0.54kV、0.69kV、1.05kV、6.3kV、10.5kV等。
儲能系統的微機保護配置要求：儲能電站應配置防孤島保護，非計劃孤島時應在2s動作，將儲能電站與電網斷開；通過10（6）kV~35kV（66kV）電壓等*專線方式接入系統的儲能電站宜配置光纖電流差動或方向保護作為主保護。
關于儲能系統計量點的設置：如果儲能系統采用專線接入公用電網，計量點應設置在公共連接點；采用T接方式并入公共電網，計量點應設置在儲能系統出線側；如果儲能系統接入企業內部電網，計量點應設置在并網點，見圖3。
儲能單元應具備*緣監測功能，當儲能單元*緣低時應能發出報警和/或跳閘信號通知儲能變流器及計算機監控系統，如果BMS或者PCS具備*緣監測功能的話不需要另外配置*緣監測裝置。
通過10（6）kV接入公用電網的儲能系統電能質量宜滿足GB/T19862要求的電能質量監測裝置，當儲能系統的電能質量指標不滿足要求時，應安裝電能質量治理設備。
在5000kW以下儲能系統中，安科瑞提供的二次設備推薦如表5所示。
5.4 5000kW以上儲能系統
5000kW以上規模的儲能系統根據功率大小可采用35kV、110kV或者220kV并網，一般采用2MWh~4MWh左右的儲能單元作為一個基礎單元，集成安裝在一個40英尺集裝箱。和儲能單元配套的系統還包括三*電池管理系統(BMS)、消防系統、空調系統、視頻監控系統、環境監控系統、能量管理系統(EMS)，每個電池艙還包括電池柜、控制柜(BMS)和匯流柜等。也可采用模塊化的分布式儲能柜并聯匯流后升壓并網，組裝較為方便，安全系數較高，但是相對成本偏高。
通過110kV及以上電壓等*專線方式接入系統的儲能電站應配置光纖電流差動保護作為主保護；通過10（6）kV~35kV（66kV）電壓等*專線方式接入系統的儲能電站宜配置光纖電流差動或方向保護作為主保護；大型儲能電站（100MW以上）應配置專用故障錄波裝置。
儲能電站高壓側接線型式可采用單母線、單母線分段等簡單接線形式。當電化學儲能電站經雙回路接入系統時，宜采用單母線分段接線，并宜符合下列要求：小型儲能電站可采用線變組、單母線接線等；中型儲能電站可采用單母線或單母線分段接線等；大型儲能電站可采用單母線分段接線、雙母線接線等，儲能電站35kV及以上電壓等*的母線宜設置母線保護。
接入公用電網的電化學儲能站應在并網點配置電能質量監測裝置或具備電能質量監測功能。10(6)kV及以上電壓等*接入公共電網的電化學儲能電站宜配置滿足現行國家標準《電能質量監測設備通用要求》GB/T 19862要求的電能質量監測裝置，當電能質量指標不滿足要求時，應安裝電能質量治理設備。
6 儲能工程電能管理系統

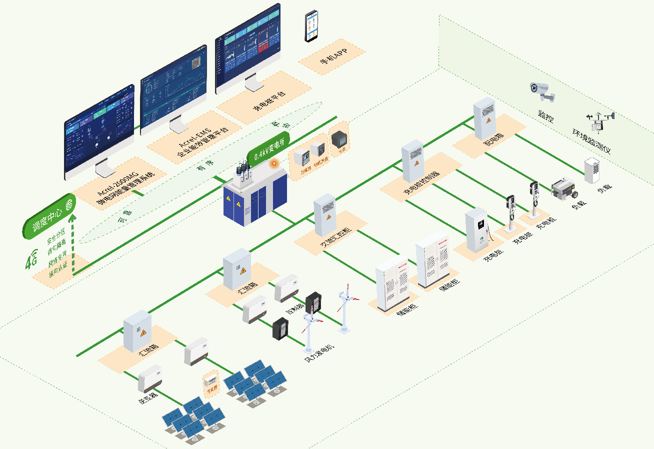

Acrel-2000MG儲能系統電能管理系統和AcrelEMS能源管理平臺能夠?qū)ζ髽I(yè)微電網的源（市電、分布式光伏、微型風機）、網（企業內部配電網）、荷（固定負荷和可調負荷）、儲能系統、新能源汽車充電負荷進行實時監測和*化控制，保護微電網儲能系統運行安全，實現不同目標下源網荷儲資源之間的靈活互動，增加多策略控制下系統的穩定運行。同時促進新能源消納、合理削峰填谷，減少電網建設投資，提升微電網運行安全，降低運行成本。Acrel-2000MG儲能系統電能管理系統適合部署在本地，作為實時監控、異常告警和策略管理；AcrelEMS能源管理平臺適用于企業源網荷儲充運維的一體化管理平臺，并提供移動端數據服務和異常告警。
6.1 數據展示
展示儲能的容量信息、收益、充放電量及電壓、電流、及充放電功率的變化曲線等。
6.2異常報警
儲能系統電能管理系統應具有事故報警和預告報警功能。事故報警包括非正常操作引起的斷路器跳閘和保護裝置動作信號；預告報警包括一般設備變位、狀態異常信息或電芯過壓、電芯欠壓、溫度異常、電池簇過壓告警、電池簇欠壓告警等，保障儲能系統運行安全。
6.3 實時監控
儲能BMS監測電芯、電池模組、電池簇的電壓、電流、溫度、SOC及越限電芯位置等，并針對越限信息進行告警，儲能變流器交直流側運行監控、充放電指令下發、參數限值設定等。
6.4 光伏運行監控
監測企業分布式光伏電站運行情況，包括逆變器運行數據、光伏發電效率分析、發電量及收益統計以及光伏發電功率控制。
6.5 電能質量監測
監測微電網重要回路的電壓波動與閃變、電壓暫升/暫降、短時中斷情況，實時記錄事件并故障錄波，為電能質量分析與治理提供數據來源。及時采取相應的措施提高配電系統的可靠性，減少因諧波造成的供電事故的發生。
6.6 AcrelEMS能源管理平臺
AcrelEMS能源管理平臺通過先進的控制、計量、通信等技術，將分布式電源、儲能系統、可控負荷、電動汽車、電能路由器聚合在一起；平臺根據新的電網價格、用電負荷、電網調度指令等情況，靈活調整微電網控制策略并下發給儲能系統、電動汽車充電樁、電能路由器等系統，保障企業微電網穩定運行，并提供移動端數據服務。
注：AcrelEMS更多功能請?jiān)L問https://ems.acrelcloud.cn/ECEMS 訪問賬號：guestenergy 密碼：123456
