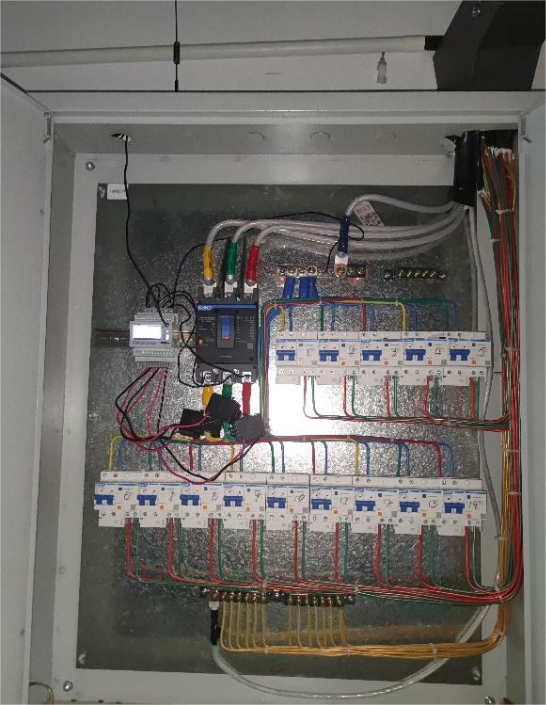

1電力改造時電表安裝存在哪些困難
1.空間狹小，施工操作不方便，老舊線路凌亂，施工過程中不免對原先回路造成破壞
2.施工協調配合不易，尤其是一些生產型企業，停電施工配合需要牽涉非常多的部門配合
3.技術要求高，電力改造使用設備需滿足新需求的同時，不影響甚*兼容來設備的運行，可利舊節約成本
4.用電安全，特別是只能帶電操作的情況下，安全施工尤為重要

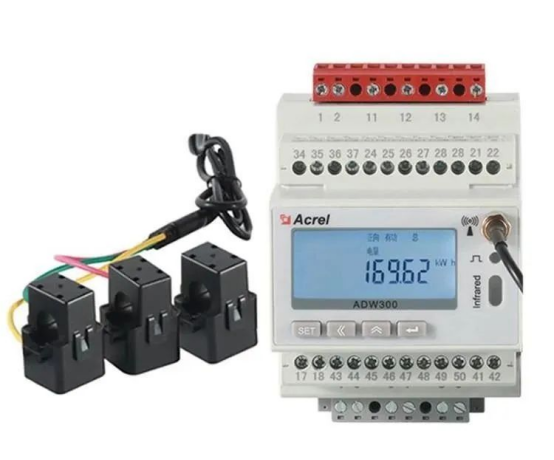

2安科瑞ADW300W系列電表介紹
2.1.產品概述
產品主要用于計量低壓網絡的三相有功電能，也可實現對各類電參量的測量及有功、無功計量。它具有體積小、精度較高、功能豐富等*點，并且可選通訊方式多，能滿足不同場景下用戶進行用電監測、集抄和管理的需求，可靈活安裝于配電箱內，實現對不同區域和不同負荷的分項電能計量、統計和分析。
2.2.功能特點
測量功能：能測量全電力參數，包括電壓 U、電流 I、有功功率 P、無功功率 Q、視在功率 S、功率因數 PF、電壓與電流的相角度 Φ、電壓不平衡度、電流的不平衡度、頻率 F、31 次分次諧波、奇偶次總諧波含量及總諧波含量。
計量功能：可計量當前組合有功電能，正向有功電能，反向有功電能，感性無功電能，容性無功電能，視在電能。
分時功能：擁有兩套時段表，一年可分為 4 個時區，每套時段表可設 12 個日時段，4 個費率（即尖峰平谷）。
需量功能：能測量 8 種需量，即 A/B/C 三相電流、正向有功、反向有功、感性無功、容性無功、視在功率需量以及需量發生的時間，并顯示實時的 8 種需量。還能統計上 12 月的歷史電能（包括 4 象限、各費率電能）。
開關量輸入輸出功能：具備 2 路開關量輸出，4 路開關量輸入。開關量輸出為繼電器輸出，可實現 “遙控” 和報警輸出；開關量輸入不僅能采集和顯示本地的開關信息，還可通過儀表的 RS485 實現遠程傳輸功能，即 “遙信” 功能。
無線通訊功能：支持 470MHz 的 Lora 通訊、2G、NB 以及 4G 通訊，方便數據遠程傳輸。
2.3.配套互感器規格及參數
標配開口電流互感器量程可選：3×1(6)A、3×20(100)A

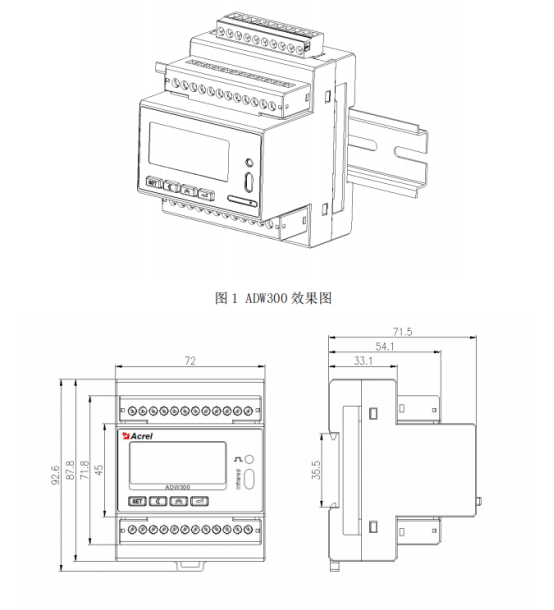

儀表安裝方式及尺寸：（單位：mm）
備注：
一、儀表安裝上電壓電流端子后，儀表的寬度由原先的 87.8mm 增加到 108mm。
二、儀表安裝上外置天線后，儀表的高度由原先的 71.5mm 增加到 106.5mm。

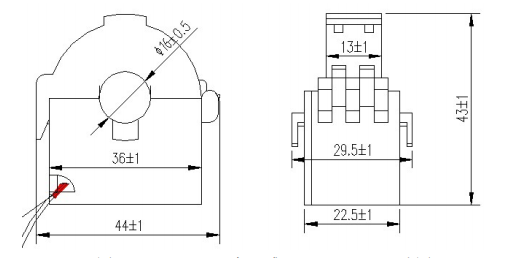

配套互感器尺寸：（單位：mm）

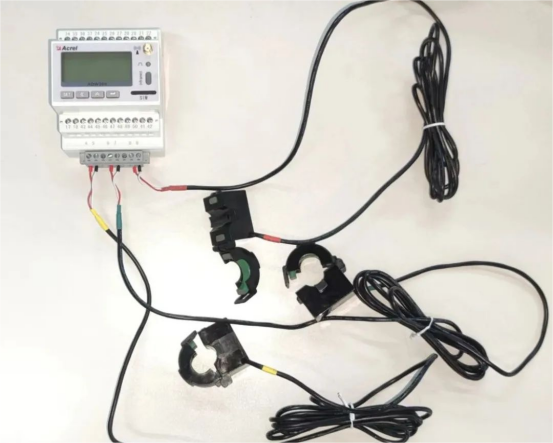

改造項目使用突出*勢免斷電安裝，儀表采用外接開口式 CT，無需切斷電源即可進行安裝，大大減少了施工過程中的停電時間和影響范圍，對于對電力供應有嚴格要求的場所，如醫院、企事業單位等的電力改造項目尤為重要，可提高施工效率，同時很大地降低對用戶正常用電的影響。
3應用案例
某工商業儲能運營企業
項目需求：
為監測儲能并網用能數據，監測運行狀態并提供電能充放數據以計算儲能收益明細，涉及**超500個儲能站點。
使用方案：
使用ADW300W-4G方案，直接定制對接客戶自有運營平臺，快速改造部署，支持電能雙向計量實現站點運行狀態監測及儲能收益核算。
