摘要：在現代城市建設的浪潮中，建筑工地作為城市發展的重要組成部分，其臨時用電系統的安全性與穩定性直接關系到施工進度和工人的生命安全。然而，由于工地環境復雜、用電設備繁多且經常移動，傳統的電氣保護設備往往難以滿足實際需求。本文在施工地的漏電保護設備在投入使用中面臨的問題的基礎上提出了解決的辦法和應注意的事項。

關鍵詞：漏電保護；建筑工地；電氣安全

0.概述

施工場所使用保護漏電設備的目的是確保施工地供電安全。保護漏電設備的主要作用就是通電設備在出現漏電的情況或者是在人體觸電的時候出現致命危險的過程進行相應的保護。在施工現場，通常來說用電標準都達不到要求，所投入使用的設施與線路存在很多的安全問題，主要特點就是由較強流動性、多次重復性、臨時性。

1.施工現場漏電保護器誤動作的原因

外界干擾。

鋪設的各種線路與投入使用的用電設備在施工地進行照明的過程中出現了線路的亂搭亂建的情況，造成了線路的提前老化、線路與通電設施的*緣電阻降低、電流泄漏甚*是出現接地的情況，造成了漏電保護設備多次出現狀況影響正常的使用。因為漏電開關的輸出終端的線路的*緣電阻降低與接地線接零線的保護，在進行漏電保護裝置安裝過程中，電源的中性點沒有接地。在出現觸電情況的過程中降低了靈敏程度和拒動的現象。

環境變化干擾，這里主要的使指環境條件，例如夏季溫度升高，雨季溫潤潮濕；或者是漏電保護裝置周圍安裝了帶有強烈振幅的電氣設施；或者是在運行的過程中 長期受有害氣體的不斷腐蝕與侵蝕；使得漏電保護設施的電子組件的電磁圈與組成結構等的*緣程度下降、出現霉斷與銹蝕的情況，使得漏電保護設施出現錯誤舉動或者是拒動。

漏電保護器接線錯誤。漏電保護器安裝時，往往因接線錯誤或安裝方式與線路結構不適應因發誤動作、拒動或達不到效果。中性線穿過漏電保護器后，同其他漏電保護器的中性線或與其他沒有裝設漏電保護器的中性線連在一起；中性線斷線或接觸不良，致使中點電位偏移零電位；這些增加了中性線漏電和引發其他故障的幾率。

漏電保護器選型不合理。漏電保護分*策略不合理，使得漏電事故在發生在末端時，末端的漏電保護設備沒有運行，上*的保護漏電設備先動作。

漏電保護器本身的問題。目前的漏電保護器，不論是電磁型還是電子型均采用磁感應互感器拾取用電設備主回路中的漏電流，三相或者三相四線在磁環中不可能布置**均衡，在施工現場有較多的電焊機等雙相或者單相負荷，三相電流也不可能**平衡，甚*會相差很大，這個電動勢大到一定程度就會導致漏電保護器跳閘。

2.施工現場科學使用漏電保護器的方法

在提升施工安全的管理問題的同時還須加強對施工電工人員的知識培訓，所采取的預防方式同時結合實際情況與施工技術來指導。

選配須與線路相適應。漏電開關的額定電壓、額定電流、分?jǐn)嗄芰Φ刃阅苤笜?biāo)應與線路條件相適應。電源干線保護用漏電保護器和終端設備用漏電保護器的耐受電壓有所不同。電源干線和終端發生金屬性接地故障時所產生的故障電流可相差幾倍。盡可能使負載均勻地分布在三相線上，減小三相*緣電阻不平衡電流，

實行分*分區保護。把整個施工場地根據專業與不同的相鄰施工團隊分布成不同的漏電保護設備區域，每一個保護區域之內都須有一套完整的二*漏電的保護設施，這樣在一定程度之內能夠提升整個保護區域的靈敏程度，并且還能減少保護漏電設置出現跳閘情況的幾率，減少因故障出現停電的現象

嚴格區分中性線和保護線。漏電保護器標有負荷側和電源側時，應按規定安裝接線，不得反接。三*四線式或四*式漏電保護器的中性線應接入漏電保護器，經過漏電保護器的中性線不得作為保護線、不能重復接地或接設備外露可導電部分。負荷側的中性線不得與其他回路共用。

3. 產品概述

剩余電流繼電器是指能同時完成檢測剩余電流，將剩余電流與基準值相比較，以及當剩余電流超過基準值時，發出一個機械開閉信號的裝置，包括剩余電流互感器和控制部分成為一體的整體式剩余電流繼電器以及剩余電流互感器和控制部分分開安裝，但通過電氣連接組合在一起使用的分體式剩余電流繼電器。

剩余電流繼電器可與低壓斷路器或低壓接觸器等組裝成組合式的剩余電流保護器，用來對電氣線路進行接地故障保護，防止接地故障電流引起的設備和電氣火災事故，也可用來對人身觸電危險提供間接接觸保護。

剩余電流繼電器也可與聲光報警裝置組成剩余電流監視器，用來監視電氣線路中的接地故障電流。當額定剩余動作電流小于或等于0.5A時,也可作為剩余電流式火災監控裝置,用于監視系統的接地故障電流,防止由于接地故障電流引起的電氣火災。

安科瑞電氣ASJ系列剩余電流繼電器能夠與脫扣模塊聯用，及時切斷電源，防止間接接觸、限制漏電電流。也可以直接作為信號繼電器，監控電力設備適用于工廠車間、工礦企業、地鐵、石油化工用電場景的安全保護。

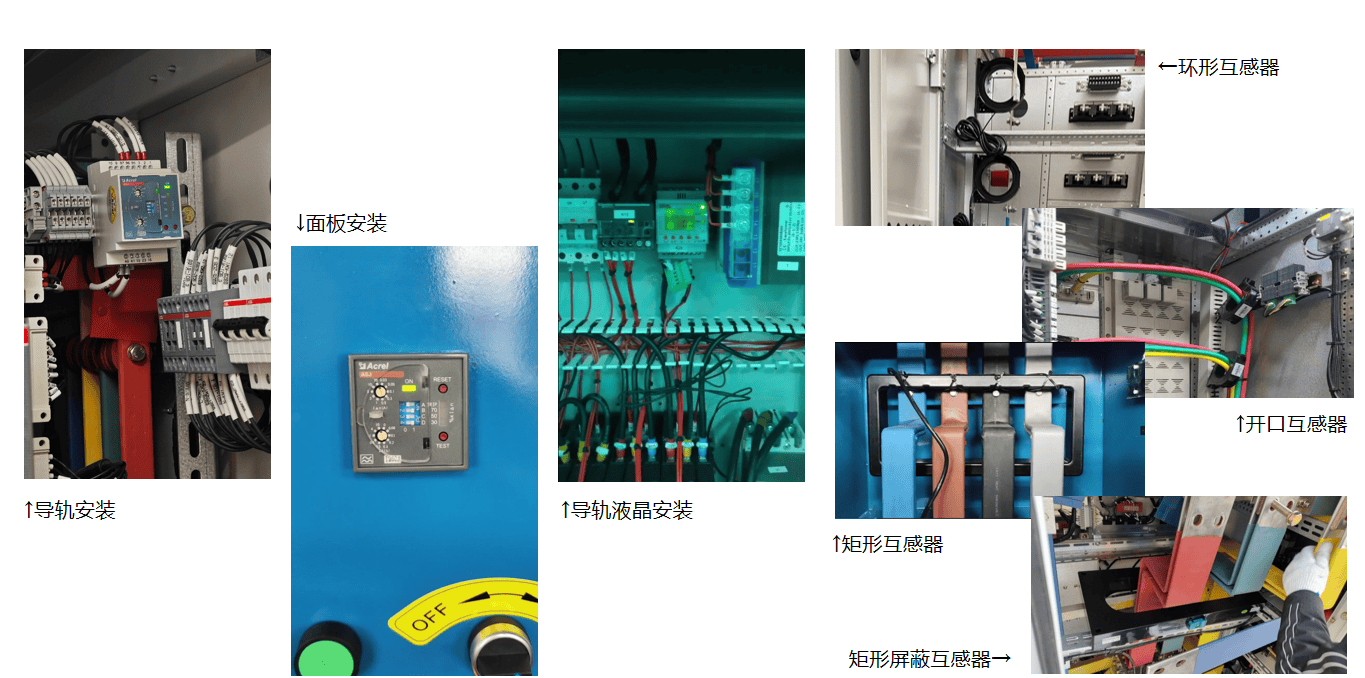

ASJ10系列產品為導軌安裝，外形和功能如下表所示：

其中AC型和A型剩余電流繼電器的區別是：AC型剩余電流繼電器是對突然施加或緩慢上升的剩余正弦交流電流能確保脫扣的剩余電流繼電器，主要監測正弦交流信號。A型剩余電流繼電器是對突然施加的或緩慢上升的剩余正弦交流電流和剩余脈動直流電流能確保脫扣的剩余電流繼電器，主要監測正弦交流信號和脈沖直流信號。

儀表具體的典型接線如下所示：
