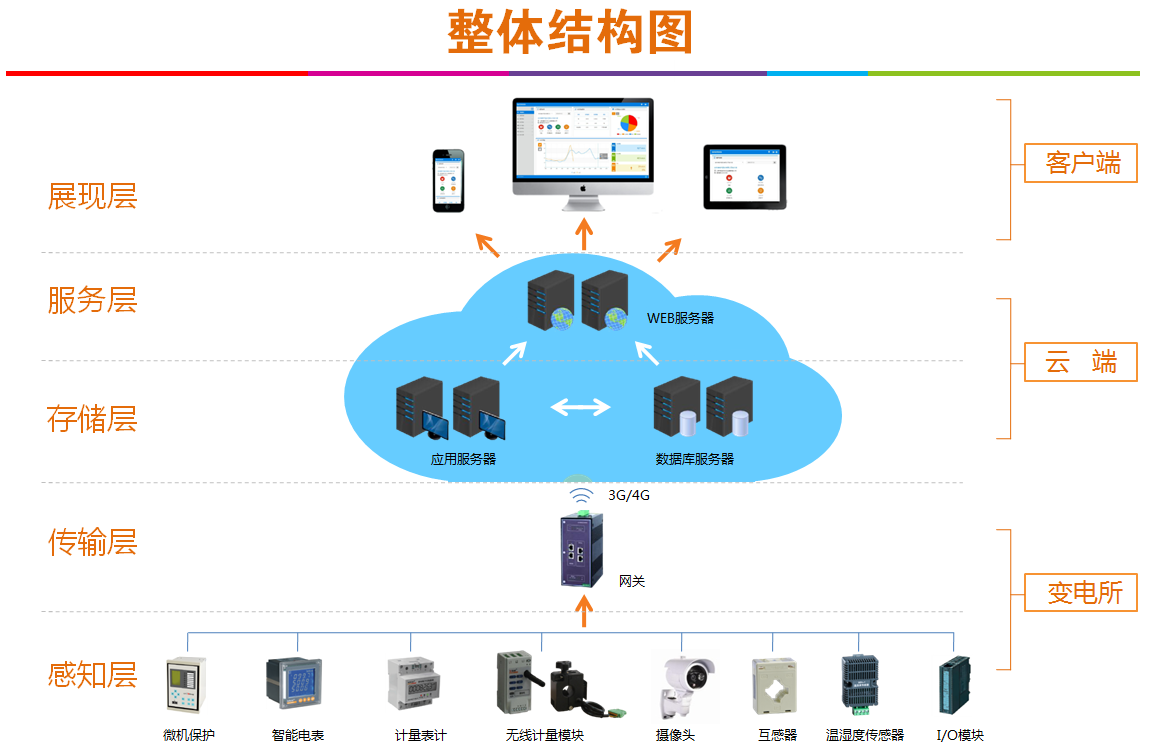

摘要：介紹臺商大廈，采用綜合保護裝置、多功能儀表、變壓器溫控儀、直流屏、煙霧傳感器、門磁開關、網絡攝像頭等設備，采集配電現場的各種電參量和狀態信號。系統采用現場就地組網的方式，組網后通過現場網關遠傳*阿里云平臺，通過變電站運維云平臺系統實現變電所的實時監管。
關鍵詞：臺商大廈；變配電所；云平臺；綜合保護裝置；運維。
0項目規模概述
鄭州臺商大廈位于鄭東新區高速鐵路核心區域，臨近火車站西廣場，占地12余畝，規劃有26層高層公寓式辦公樓、14層酒店式辦公樓、4層商業及地下室，總建筑面積60713平方米，其中商業面積為12800平方米。東區為二期擴容，東區一個個0.4KV站，專門為東區供電。西區一個高壓10KV站，1個0.4KV站，專門為東區供電。
1 項目背景
本項目運維公司原已經采購本地電力監控系統一套，負責臺商大廈日常的監控和管理，由于運維公司業務量的逐漸增加，面臨問題如下:
1）人員成本高：在本地有電力監控的基礎上也需要6個人三班倒的值班，運維項目越來越多，人員成本不斷增加。
2）人員流動性大：人員流失，經常給自己弄得措手不及。
3）現場巡檢情況反饋慢：現場出現問題往往電話反饋，只有簡單的紙質記錄，整改后情況沒有反饋。
4）對現場設備只有簡單的紙質資料備案
2 實施過程
根據項目現有情況，提出以下建議：
1）在原系統基礎上，將原有數據通過本地系統上傳*阿里云平臺；
2）加裝煙霧傳感器、門磁開關、水浸傳感器等設備，通過網關上傳*阿里云平臺；
3）加裝海康威視攝像頭；
4）根據客戶需求搭建大屏展示值班室。
3 技術標準
本技術規范書引用的國家和行業標注如下：
DL/T 5430 《無人值班變電站遠方監控中心設計技術規程》
GB/T 2887 《計算機場地通用規范》
Q/GDW 231 《無人值守變電站及監控 中心技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——分項能耗數據采集技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——分項能耗數據傳輸技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——樓宇分項計量設計安裝技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——數據中心建設與維護技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統——建設、驗收與運行管理規范》
《國家機關辦公建筑和大型公共建筑能耗監測系統——軟件開發指導說明書》
4 系統功能
平臺登錄
用瀏覽器打開云平臺鏈接、輸入賬戶名和權限密碼，進行登錄，防止未授權人員瀏覽有關信息。
平臺首頁
平臺首頁為變電所概況，包括變電所狀態、地圖導航和用能月報。變電所狀態包括：變電所概況、運行狀態、當日事件記錄、當日逐時用電曲線、用電概況。
電力監控
“電力監控”頁面包括配電圖、變壓器監測、電力數據。
變壓器監測
用電分析
用電分析包括用能報表、同比分析、環比分析、電能集抄、計量及線路損耗。
事件記錄
事件記錄方便運維人員查看瀏覽斷路器合分、門開門關、電流電壓越限告警、短信日志、平臺運行日志。
運行環境
運行環境包括環境監測、視頻監視、環境溫濕度、儀表通訊狀態和網關通訊狀態。
運維管理
運維管理顯示的是維護、檢查和巡視計劃的制定、審批和分配，以及巡視組的創建，包括巡視檢修和系統設置。
5 項目效果
1）幫助運維單位節省人工，原來三班倒本地值班人員撤除變為流動運維人員。
2）實時監管運行，有異常發生時能夠通過網頁，手機APP知曉現場情況。
3）手機APP定位，巡檢打卡上報，有異常手機上報，及時查缺補漏。
4）軟件設置臺賬管理，對每一臺設備進行備案。
5）每個月運行狀態生產成報表，幫助運維單位上報。
6 結束語
隨著國家電網改革政策的逐步推進和落實，AcrelCloud-1000變電所運維云平臺運用互聯網和大數據技術，為電力運維公司提供變電所運維云平臺。該平臺作為連接運維單位和用電企業的紐帶，實時監視用戶配電系統的運行狀態和電量數據，為用戶提供更好的運維服務。平臺提供用戶概況、電力數據監測、電能質量分析、用電分析、日/月/年用能數據報表、異常事件報警和記錄、運行環境監測、運維派單等功能，并支持多平臺、多終端數據訪問。該系統運行安全、可靠、穩定，為運維單位運維提供了真實可靠的依據。
參考文獻：
[1].任致程 周中. 電力電測數字儀表原理與應用指南[M]. 北京. 中國電力出版社. 2007. 4
[2].周中等編著. 智能電網用戶端電力監控與電能管理系統產品選型及解決方案[M]. 北京. 機械工業出版社. 2011.10
