摘要：大型公共建筑總面積不足城鎮建筑總面積的4%，但總能耗卻占**城鎮總耗電量的22%，大型公共建筑單位面積年耗電量達到70～300KWh，為普通居民住宅的10～20倍。公共建筑是節能大戶，做好公共建筑節能工作，對促使和帶動全社會節能工作，實現節能減排目標，落實“轉方式、調結構”重大戰略具有重要意義。
本文介紹某蘇州技師學院能源管理系統，采用智能電力儀表采集配電現場的各種電參量和開關信號。系統采用現場就地組網的方式，組網后通過現場總線通訊并遠傳*后臺，通過AcrelCloud-5000能耗管理云平臺實現對配電回路用電以及各分項用能的實時監控。
關鍵詞：大型公共建筑；分類分項；學校；能耗監測系統。
1.概述
蘇州技師學院創建于1960年，隸屬于蘇州市人力資源和社會保障局，是公立全日制技工 院校。學院緊鄰風景*美的石湖景區，占地255畝，建筑面積20.8萬平方米，是首批國家職業 教育改革發展示范校、國家首批職業訓練院試點單位、先后被授予“國家高技能人才培訓基 地”“**職業教育先進單位”“**技能大賽突出貢獻獎”等榮譽稱號。 本著“爭創先進、創建綠色校園”的目的，院方希望建設一套能耗管理系統，實現對整個 學院能源消耗的統一管理，幫助發現潛在的節能機會，大限度地提高能源利用效率，為建立節約型社會發揮作用
1.1系統方案
根據客戶需求及項目實際情況，系統組成方案由安科瑞單項導軌表DDSD1352和三相多功能導軌表DTSD1352，通信管理機ANet1E2S1以及數據庫服務器和能耗管理云平臺軟件所組成。
1.2客戶需求
學院內4棟教學樓內分布著128間教室，每個教室都安裝有柜體式空調，空調旁邊原有一個PZ30配電箱，由于空調多且很分散，經常出現不合理開啟或者不及時關閉的情況，造成很大的能源浪費。
因此，在常規的能耗監測、能耗分析的基礎上，校方還特別希望對這些柜體式空調進行統一集中的管理，實時監測空調的運行狀態，可通過后臺軟件或者手機APP實現遠程開啟或關閉空調電源，統一設置空調電源開啟和關閉的時間，按設定的時間自動切斷電源。達到減少人員現場巡檢的工作量、隨時發現不可理用能、降低空調的電能消耗量的目的。

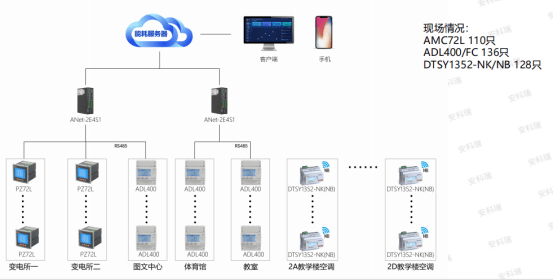

2.系統架構
兩個變電所共110個用電監測點位--完成對整個變電所所有配電回路的用電監測；
4棟教學樓 共136個用電監測點位--完成128個普通教室、4個階梯教室以及樓棟總量的用電監測；
實訓樓 共20個用電監測點位--針對各樓層進行用電監測；
宿舍區域 4個用電監測點位--掌握各棟宿舍總體用電監測；
圖文中心、會議中心、體育館、食堂等5座公共建筑共15個用電監測點位--實現各樓層用電監測；
室外照明--三回路單獨進行用電監測；
在每棟樓配置一臺ANet-2E4S1智能網關，網關將采集的能源數據定時上傳*能耗服務器。教室內柜體式空調的管理通過DTSY1352-NK(NB)無線電表實現，電表通過NB的方式與服務器通信。

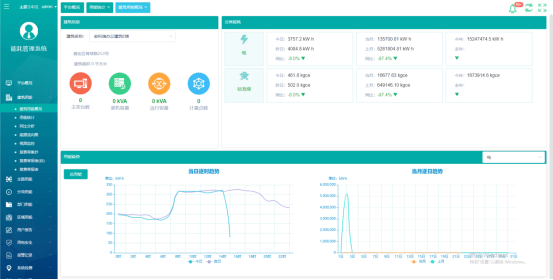

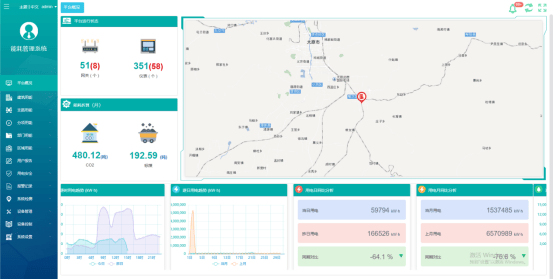

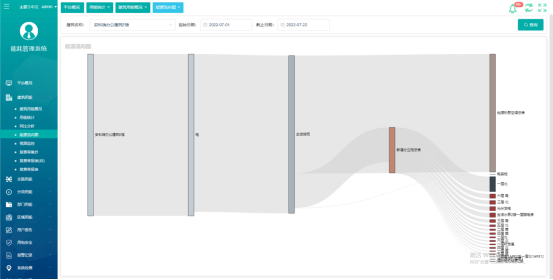

3.界面展示
4.實現功能
4.1能耗數據上傳軟件功能需求：數據可上傳到對應的地區平臺；上傳周期靈活可設置，上傳數據可加密 ；
4.2支持瀏覽器、客戶端、App訪問能耗數據，方便用戶使用；
4.3提供配置頁面，方便用戶擴展監測點位；
4.4滿足用戶對能耗歷史數據查詢的需求，數據存儲時間不小于3年
4.5系統具備完善的權限管理功能，確保用戶只能訪問權限內的功能與數據，避免越權操作和數據泄密；
4.6系統預留與第三方對接的接口與協議；
4.7支持實時用電監測：可展示配電圖、支持查看電壓、電流、有功/無功功率、有功/無功電度、功率因數、頻率等電力參數。
4.8支持在水管網圖上實時監測各樓層及關鍵用水區域的水量消耗情況。
4.9支持對建筑內所接入系統的智能電表、遠傳水表、能量表及其他計量表計、溫濕度傳感器、數據采集器等計量設備進行監測，實時顯示儀表通訊狀態和數據。
4.10系統支持抄表、日月年報表功能，表格支持導出。
4.11支持多種異常報警的模型配置，報警類型包括通信故障報警、能耗超標報警以及參數越限報警；報警可以通過彈窗、鈴鐺、聲音等方式提醒用戶。
4.12提供能耗手動錄入能耗功能。
4.13提供折合標準煤能耗功能。
5、推薦設備
ANet系列通訊網關
主要特點：
接口豐富：支持串口、以太網、4G、Lora
規約多樣：支持Modbus-RTU、DL/T 645、CJT/188、MQTT、104、能耗規約等
功能強大：支持掉電告警、分*報警、數據計算、斷點續傳、數據加密等
管理方便：遠程配置、遠程升*、遠程監視
網關報告：
電磁兼容：
GB/T 17626.2-2018《電磁兼容 試驗和測量技術 靜電放電抗擾度試驗》4*。
GB/T 17626.6-2017《電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度實驗》3*。
GB/T 17626.4-2018《電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗》4*。
GB/T 17626.5-2019《電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗》4*。
GB 9254-2016《信息技術設備的無線電騷擾限值和測量方法》合格。
GB/T 17618-2015《信息技術設備抗擾度限值和測量方法》合格。
6、結語
學院于2020年向江蘇省機關事務管理局申報創建江蘇省公共機構節能示范單位，對照 《江蘇省公共機構節能示范單位創建、復核及能效*先者創建評價驗收標準》的七個方面的 指標要求，通過了“江蘇省公共機構節能示范單位”的驗收，獲得了“江蘇省公共機構節能 示范單位”稱號。
隨著社會的發展與時代的進步，學校的數量在逐年增加，作為能源消耗巨大的地點之一，學校的節能減排工作形式已經非常嚴峻，因此，當前對于學校來說節能減排措施的推行是非常必要的。做好學校的節能工作，對促使和帶動學校節能工作，實現節能減排目標具有重要意義。
設計標準：
《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據采集技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統分項能耗數據傳輸技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統樓宇分項計量設計安裝技術導則》
《國家機關辦公建筑和大型公共建筑能耗監測系統建設、驗收與運行管理規范》
《國家機關辦公建筑和大型公共建筑能耗監測系統軟件開發指導說明書》
DL/T 645-1997 多功能電能表通信規約
DL/T 645-2007 多功能電能表通信規約
CJ/T 188-2004 戶用計量儀表數據傳輸技術條件
GB/T 19582-2008 基于Modbus協議的工業自動化網絡規范
