摘要：隨著電力系統的快速發展，發電廠和變電站的自動化水平已成為衡量電力系統現代化程度的重要指標。本文以發電廠變電站綜合自動化系統為研究對象，探討了其系統架構、功能設計、關鍵技術以及實際應用。通過對某發電廠變電站的綜合自動化系統進行案例分析，驗證了該系統在提高運行效率、保障供電可靠性和降低運維成本方面的顯著效果。而后，本文展望了綜合自動化系統在智能化、網絡化和綠色化方面的未來發展趨勢。

關鍵詞：發電廠；變電站；綜合自動化系統；SCADA；繼電保護；通信網絡

1 引言

電力系統是現代社會的重要基礎設施，發電廠和變電站作為電力系統的組成部分，其運行效率、可靠性和安全性直接影響整個電力系統的穩定性。傳統的人工操作和分散控制系統已無法滿足現代電力系統的運行需求，綜合自動化系統應運而生。綜合自動化系統通過集成計算機技術、通信技術和自動控制技術，實現了發電廠和變電站的智能化管理，顯著提高了電力系統的運行水平。

2發電廠變電站綜合自動化系統概述

發電廠變電站綜合自動化系統是一種集數據采集、監控、保護、控制和管理于一體的智能化系統。它通過實時監測電力設備的運行狀態，自動完成故障診斷、保護動作和運行*化，從而實現對電力系統的管理。

2.1. 監控系統（SCADA）

2.1.1數據采集：實時采集變電所內各種設備的運行數據。

2.1.2監控：通過人機界面（HMI）實時監控設備狀態和運行參數。

2.1.3報警：在設備異常或故障時發出報警。

2.2保護系統

2.2.1繼電保護：通過繼電器和微機保護裝置，快速檢測并隔離故障。

2.2.2故障錄波：記錄故障發生前后的電氣量，便于分析。

2.3控制系統

2.3.1自動控制：實現設備的自動操作，如斷路器分合閘、變壓器調壓等。

2.3.2遠程控制：支持遠程操作設備。

2.4 通信系統

2.4.1內部通信：連接變電所內各設備，實現數據交換。

2.4.2外部通信：與上*調度中*和其他變電所進行數據交互。

2.5 輔助系統

2.5.1電能質量監測：監測電能質量參數，如電壓、頻率和諧波。

2.5.2 環境監控：監測變電所環境參數，如溫度、濕度和煙霧。

3 安科瑞Acrel-1000變電站綜合自動化系統

3.1方案綜述

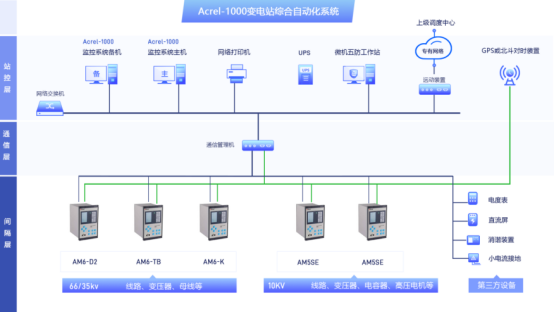

Acrel-1000變電站綜合自動化監控系統在邏輯功能上由站控層、間隔層二層設備組成，并用分層、開放式網絡系統實現連接。站控層設備包括監控主機，提供站內運行的人機聯系界面，實現管理控制間隔層設備等功能，形成全站監控，并與遠方監控、調度通信；間隔層由若干個二次子系統組成，在站控層及站控層網絡失效的情況下，仍能獨立完成間隔層設備的就地監控功能。

針對工程具體情況，設計方案具有高可靠性，易于擴充和友好的人機界面，性能價格比*越，監控系統由站控層和間隔層兩部分組成，采用分層分布式網絡結構，站控層網絡采用TCP/IP協議的以太網。站控層網絡采用單網雙機熱備配置。

3.2應用場所：

適用于公共建筑、工業建筑、居住建筑等各行業35kV以下電壓等*的用戶端配、用電系統運行監視和控制管理。

3.3系統應用場景：

3.3.1火力發電廠

監控和控制發電機、變壓器和開關設備。

3.3.2水力發電廠

監控水輪機、發電機和變壓器等設備。

3.3.3 核電站

監控核反應堆、發電機和變壓器等關鍵設備。

3.3.4風力發電場

監控風力發電機、變壓器和開關設備。

3.3.5 太陽能發電站

監控光伏組件、逆變器和變壓器等設備。

3.4系統結構

3.5系統*勢

3.5.1提高可靠性

通過實時監控和自動控制，減少故障和停機時間。

3.5.2提升效率

自動化操作減少人工干預，提高運行效率。

3.5.3增強安全性

快速故障檢測和隔離，防止事故擴大。

3.5.4降低成本

減少人工和維護成本，*化資源利用。

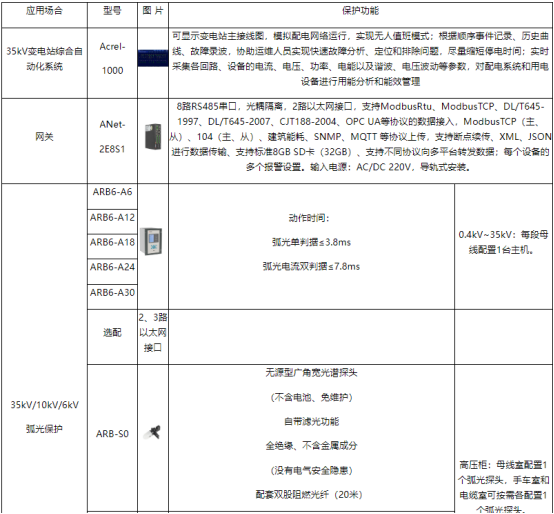

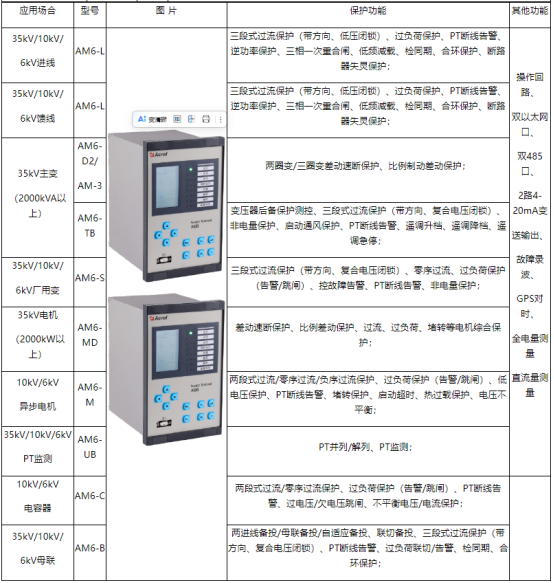

4 系統硬件配置

5 結語

發電廠變電站綜合自動化系統的應用，不僅提高了電力系統的運行效率和可靠性，還降低了運行成本和維護工作量。隨著技術的不斷進步，自動化系統將在電力系統中發揮越來越重要的作用。
