1.什么是局部放電？

局部放電（Partial Discharge, PD）是指發生在電氣設備*緣系統局部區域的、未貫穿整個電*的微小放電現象。它通常發生在高壓電氣設備（如變壓器、開關柜、電纜、GIS等）內部存在*緣缺陷、電場集中或含有氣泡、雜質等薄弱點的位置。

2.局部放電的危害：不容忽視的“隱形殺手”

局部放電雖然每次釋放的能量很小，但其危害是漸進性和累積性的，長期存在會嚴重威脅電力設備的安全穩定運行：

2.1 *緣劣化與破壞：

電腐蝕：放電產生的帶電粒子不斷轟擊*緣材料表面或內部，造成物理性蝕損，形成碳化通道或電樹枝。

化學腐蝕：放電產生的臭氧（O3）、氮氧化物（NOx）等活性物質與*緣材料發生化學反應，加速材料老化、分解。

熱效應：放電點局部溫度升高，導致材料熱分解、碳化。

三者協同作用，不斷削弱*緣強度，可能導致*緣**擊穿。

2.2 引發設備故障：

*緣性能的持續下降，可能引發相間短路、對地短路等嚴重故障。

故障往往具有突發性，可能導致設備嚴重?fù)p壞（如變壓器燒毀、開關柜爆炸）。

2.3 造成巨大經濟損失：

設備損壞成本：更換大型電力設備（如變壓器、GIS）費用高昂。

停電損失：設備故障導致非計劃停電，給工業生產、商業活動和居民生活帶來巨大損失。

維修成本：故障后的搶修、更換需要大量人力物力。

2.4 威脅供電可靠性：設備故障直接影響電網的穩定運行和供電連續性。

2.5 安全隱患：嚴重的設備故障（如開關柜燃弧爆炸）可能引發火災，對人身安全構成威脅。

3.安科瑞APD系列局部放電監測裝置解決方案

局部放電如何治理？安科瑞推出了APD系列局部放電在線監測裝置，可實時或周期性地采集設備運行中的局部放電信號，為電力設備的安全運行提供智能化、高可靠性的解決方案。

3.1 特高頻傳感器APD100

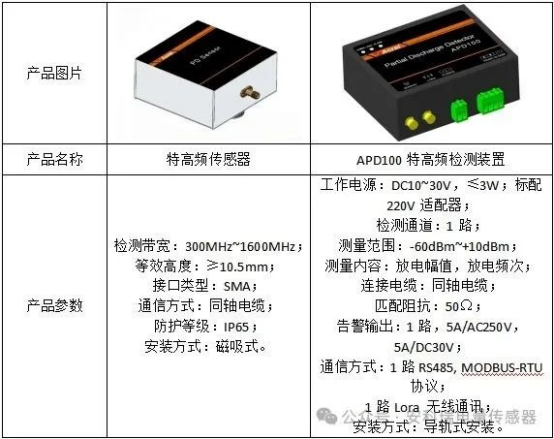

3.1.1 產品功能

3.1.2 產品應用

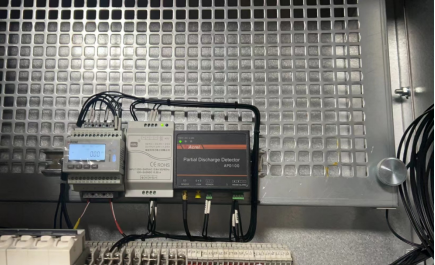

局放采集器安裝于儀表室

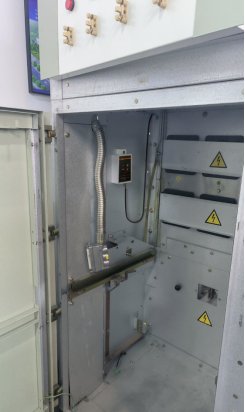

局放傳感器安裝于電纜室

應用場景：適于中壓開關柜（61柜、28柜、環網柜）出廠前集成安裝或?qū)σ淹队玫母邏洪_關柜進行停電安裝。

產品特點：系統抗干擾能力強，可靠性高。

應用安裝：特高頻傳感器磁吸方式安裝于電纜室，采集裝置導軌式安裝于儀表室。

實現過程：高頻傳感器所檢測的信號，經過同軸電纜送往開關柜局部放電在線監測裝置，進行放大、濾波、檢波，數字脈沖提取、數字濾波、局放特征量計算等數字化處理，并完成局放可視化操作、局放判斷、數據存儲、數據上送等功能。

監測內容：放電次數、放電量、PRPD/PRPS圖譜等。

告警機制：采樣周期1s，連續5次采樣超過報警閾值，報警（寄存器置位+DO輸出）。

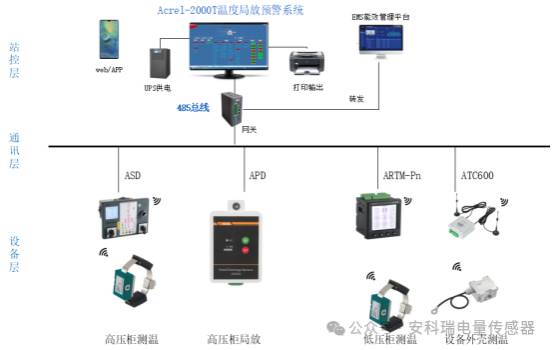

3.1.3 特高頻局放監測系統組網

3.2 三合一局放監測傳感器

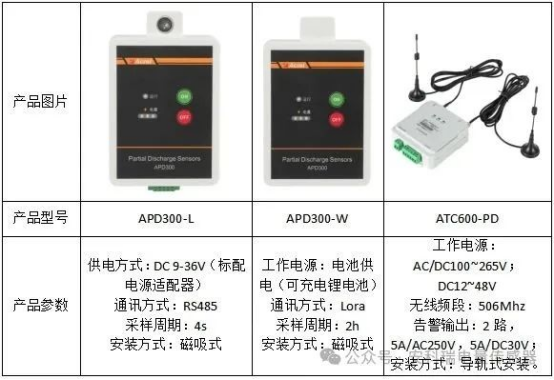

3.2.1 產品功能

3.2.2 產品應用

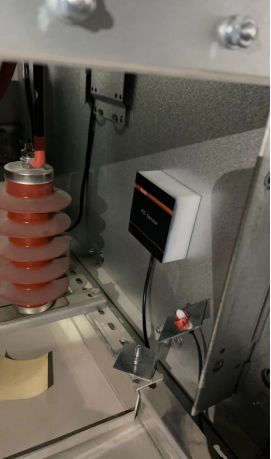

三合一有線局放傳感器

三合一無線線局放傳感器

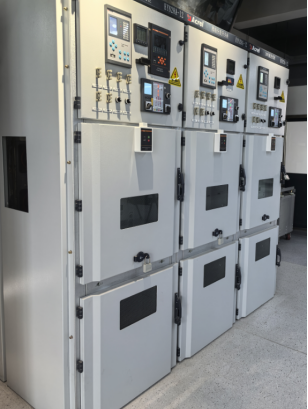

應用場景：適于中壓開關柜（61柜/28柜/環網柜）

產品特點：系統抗干擾能力強，可靠性高。

應用安裝：

三合一有線傳感器磁吸方式安裝于電纜室，通過RS485總線將局放數據上傳*監控系統平臺。

三合一無線傳感器磁吸方式安裝于柜們外，通過無線方式將局放數據上傳*局放接收器ATC600-PD。

監測內容：監測3種信號的放電次數和放電量、噪聲、溫度、濕度。

告警機制：

有線款：每4s采樣時間內放電次數和放電量同時超過報警閾值，報警（傳感器寄存器置位）。

無線款：每2小時的4s采樣時間內放電次數和放電量同時超過報警閾值，報警（接收器寄存器置位）。

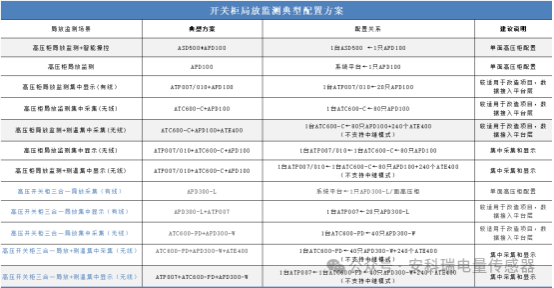

3.3 配置方案

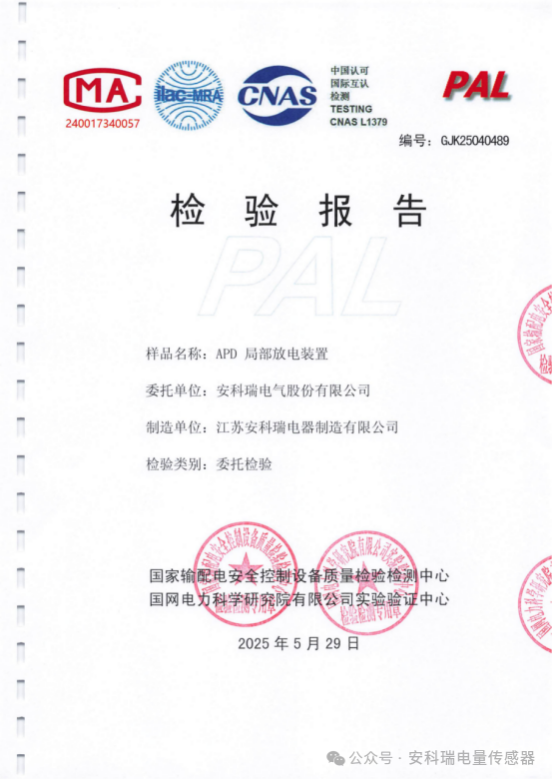

3.4產品資質
