引言：儲能柜作為現代能源體系中的重要組成部分，其能量管理系統發揮著*關重要的作用。本文將圍繞儲能柜能量管理系統，從技術概述、功能特點、關鍵技術與挑戰等方面進行淺析。

一、儲能柜概述

儲能柜是一種集成化的電能存儲與管理設備，核心功能是實現電能的 “削峰填谷”（低谷時儲存電能，高峰時釋放電能），同時可作為應急電源保障關鍵負載供電，廣泛應用于家庭、工商業、新能源發電（光伏 / 風電）等場景。

二、儲能柜能量管理系統概述

儲能柜能量管理系統（Energy Management System，簡稱EMS）是儲能柜的核心部分，其主要任務是對儲能柜內的電池進行實時監控、管理和控制，確保電池在正常狀態下運行，提高儲能系統的整體性能。

1. 功能特點

儲能柜能量管理系統具有以下功能特點：

（1）實時監控：對電池的電壓、電流、溫度等參數進行實時監測，確保電池在安全范圍內運行。

（2）充放電控制：根據電網需求、電池狀態等因素，自動調整充放電策略，實現能量的有效利用。

（3）故障診斷與預警：對電池運行過程中可能出現的故障進行診斷和預警，確保儲能柜的穩定運行。

（4）數據通信：與電網調度平臺、監控系統等外部系統進行數據交互，實現信息共享。

2. 關鍵技術

儲能柜能量管理系統的關鍵技術主要包括以下幾個方面：

（1）電池管理技術：對電池的充放電過程進行*化，延長電池壽命，提高電池性能。

（2）能量調度技術：根據電網需求，對儲能柜的充放電進行智能調度，實現能量的有效利用。

（3）故障診斷與預警技術：通過實時監測電池狀態，對可能出現的故障進行診斷和預警。

（4）數據通信技術：實現儲能柜與外部系統的數據交互，為儲能系統提供實時信息。

3. 挑戰與發展

儲能柜能量管理系統在發展過程中面臨著以下挑戰：

（1）電池技術瓶頸：電池的能量密度、壽命、安全性等因素限制了儲能柜的能量管理性能。

（2）系統復雜性：儲能柜能量管理系統涉及多個學科的交叉融合，對系統的設計和*化提出了更高的要求。

（3）成本控制：降低儲能柜成本，提高經濟性是推動儲能技術發展的關鍵因素。

4.針對以上挑戰，未來儲能柜能量管理系統的發展方向主要包括：

（1）電池技術創新：加大對新型電池材料、結構、工藝等研究力度，提高電池性能。

（2）系統*化：通過智能化、模塊化設計，簡化系統結構，提高運行效率。

（3）成本控制：采用規模化生產、降低原材料成本等手段，降低儲能柜成本。

三、儲能柜能量管理系統的意義

儲能柜能量管理系統（EMS）的意義，本質是解決儲能系統 “從有到*” 的核心問題，它不僅讓儲能柜從 “單純的電能容器” 升*為 “智能能源平臺”，更在安全、經濟、能源效率、電網互動四大維度創造關鍵價值，是儲能柜實現商業化應用和規?；茝V的核心支撐。具體可從以下四層核心意義展開：

1. 安全層面：為儲能系統筑牢“防護屏障”，規避核心風險

儲能柜的核心部件（如電池簇）存在熱失控、過充過放等安全隱患，EMS是防范風險的“*后一道防線”，其安全意義體現在：

實時預警：通過持續采集BMS（電池管理系統）、PCS（雙向變流器）的運行數據（如電池溫度、電壓、充放電電流），準確識別“異常苗頭”（如局部過溫、電芯不一致），避免風險擴大；

主動防護：當數據超安全閾值時，EMS可快速下發指令（如切斷充放電回路、啟動散熱/消防裝置），直接阻止熱失控、短路等事故，保障設備與人身安全；

合規運行：通過標準化的狀態監控與保護邏輯，確保儲能柜符合行業安全標準，滿足工商業、家庭等場景的安全準入要求。

2. 經濟層面：良化儲能價值，從“成本項”轉為“收益項”

儲能柜的初始投資與運維成本較高，EMS的核心價值之一是通過*化策略降低成本、創造收益，讓儲能從“單純的備用設備”變?yōu)椤翱捎哪茉垂ぞ摺保?/span>

降低用電成本：通過“削峰填谷”策略（低谷時段低價充電、高峰時段高價放電），直接減少工商業用戶、家庭的電費支出（例如工商業用戶可節省15%-30%的峰谷電價差成本）；

創造額外收益：對電站*/工商業儲能，EMS可響應電網調度，參與調頻、調壓等輔助服務，為用戶獲取電網補貼收益；同時可提升光伏/風電的消納率（減少棄光棄風），間接增加新能源發電收益；

延長設備壽命：通過精細化控制充放電深度（避免電池過充過放）、均衡電芯負載，降低電池衰減速度，延長儲能柜的生命周期（通常可延長2-3年），減少設備更換成本。

3. 能源效率層面：提升能源利用效率，助力“雙碳”目標在新能源滲透加速、能源結構轉型的背景下，EMS是解決“新能源波動性”與“用電負荷隨機性”矛盾的關鍵，其能源意義體現在：

消納新能源：針對光伏/風電的“間歇性”（白天有光、晚上無風），EMS可實時匹配發電量與用電負荷——多余電能存入儲能柜，不足時釋放電能，避免新能源發電“發得出、用不掉”的浪費，提升清潔能源利用率；

*化能源分配：對微電網（如園區、海島），EMS可統籌“新能源發電+儲能+用戶負載”，實現能源本地平衡，減少對大電網的依賴，降低遠距離輸電損耗；

替代部分火電：通過儲能的“移峰填谷”，可減少高峰時段火電的臨時啟停（火電啟停成本高、污染大），間接減少碳排放，助力“碳達峰、碳中和”目標。

4. 電網與社會層面：支撐電網穩定，完善能源體系

從宏觀視角看，EMS是儲能柜與電網、社會能源需求聯動的“橋梁”，其社會價值體現在：

保障電網穩定：隨著新能源占比提升，電網頻率、電壓波動風險增加——EMS可控制儲能柜快速響應（毫秒*秒*），參與電網調頻（維持頻率50Hz穩定）、調壓（補償電壓波動），成為電網的“穩定器”；

提升供電可靠性：對醫院、數據中心等關鍵場景，EMS可實時監測電網狀態——電網停電時，立即切換儲能柜為“離網備電模式”，保障關鍵負載不中斷，避免因停電造成的經濟損失或社會影響；

推動能源民主化：EMS讓分布式儲能（如家庭光伏儲能、社區儲能）具備“自主管理、靈活互動”的能力，普通用戶從“被動用電者”變?yōu)椤爸鲃?dòng)能源管理者”，助力構建“分布式+集中式”協同的新型能源體系。

四、Acrel-2000ES儲能柜能量管理系統

1系統概述

安科瑞儲能能量管理系統Acrel-2000ES，專門針對工商業儲能柜、儲能集裝箱研發的一款儲能EMS，具有完善的儲能監控與管理功能,涵蓋了儲能系統設備(PCS、BMS、電表、消防、空調等)的詳細信息,實現了數據采集、數據處理、數據存儲、數據查詢與分析、可視化監控、報警管理、統計報表等功能。在應用上支持能量調度,具備計劃曲線、削峰填谷、需量控制、防逆流等控制功能。

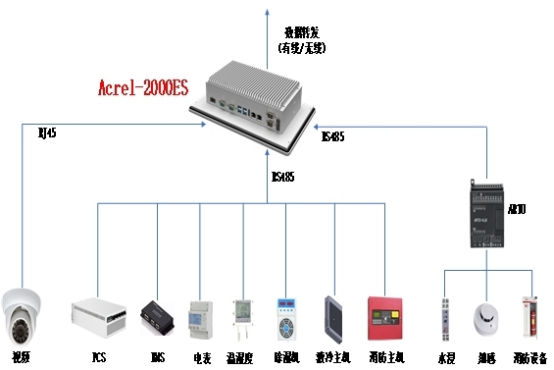

2系統結構

Acrel-2000ES，可通過直采或者通過通訊管理或串口服務器將儲能柜或者儲能集裝箱內部的設備接入系統。系統結構如下：

3系統功能

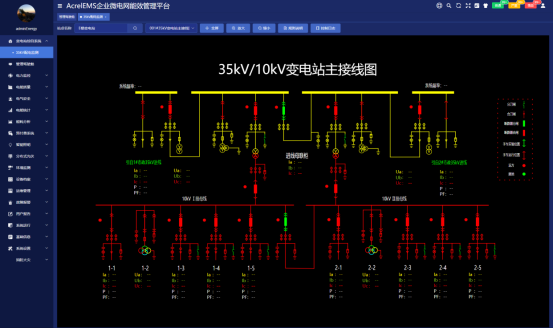

3.1實時監測

系統人機界面友好，能夠顯示儲能柜的運行狀態，實時監測PCS、BMS以及環境參數信息，如電參量、溫度、濕度等。實時顯示有關故障、告警、收益等信息。

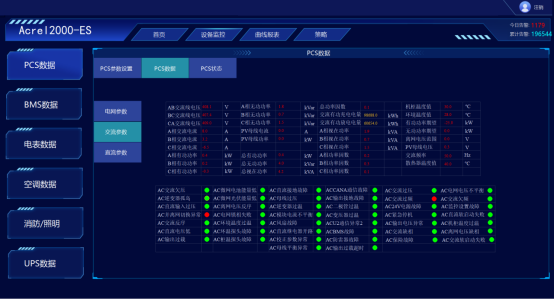

3.2設備監控

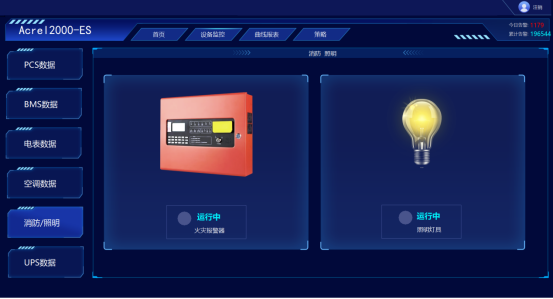

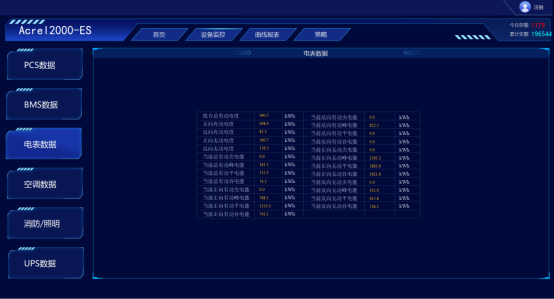

系統能夠?qū)崟r(shí)監測PCS、BMS、電表、空調、消防、除濕機等設備的運行狀態及運行模式。

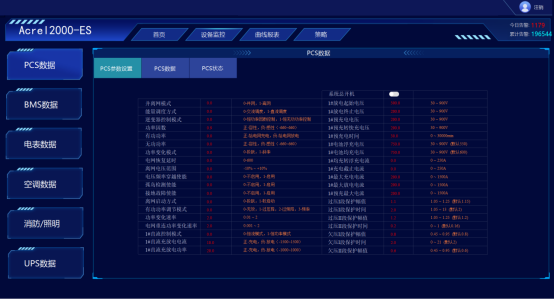

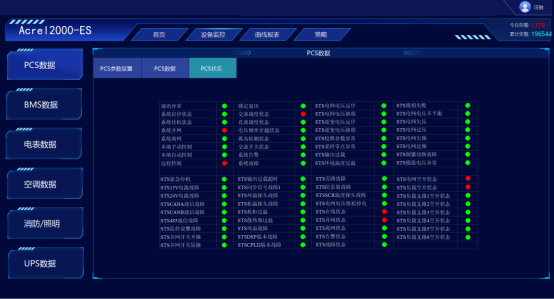

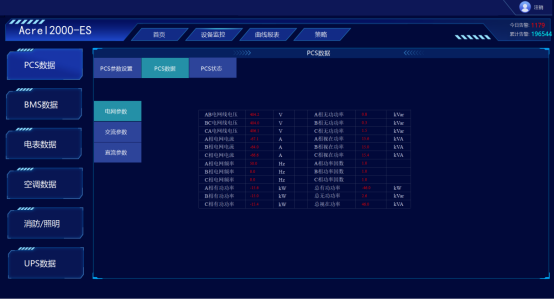

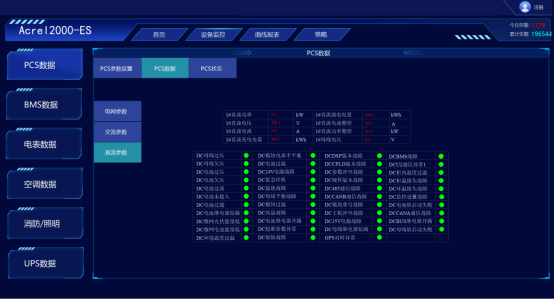

PCS監控：滿足儲能變流器的參數與限值設置；運行模式設置；實現儲能變流器交直流側電壓、電流、功率及充放電量參數的采集與展示；實現PCS通訊狀態、啟停狀態、開關狀態、異常告警等狀態監測。

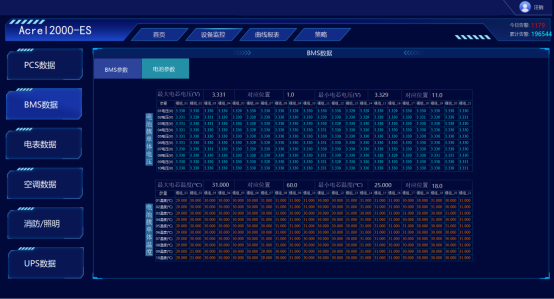

BMS監控：滿足電池管理系統的參數與限值設置；實現儲能電池的電芯、電池簇的溫度、電壓、電流的監測；實現電池充放電狀態、電壓、電流及溫度異常狀態的告警。

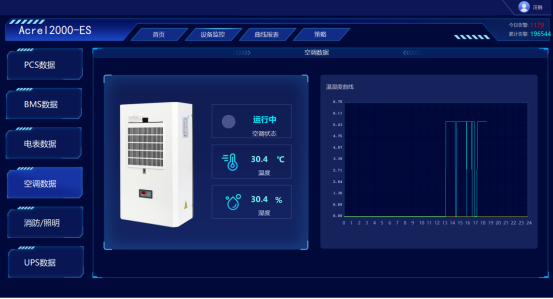

空調監控：滿足環境溫度的監測，可根據設置的閾值進行空調溫度的聯動調節，并實時監測空調的運行狀態及溫濕度數據，以曲線形式進行展示。

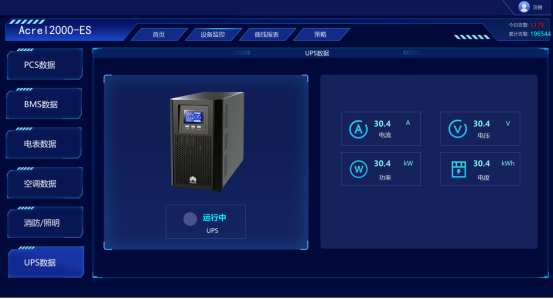

UPS監控：滿足UPS的運行狀態及相關電參量監測。

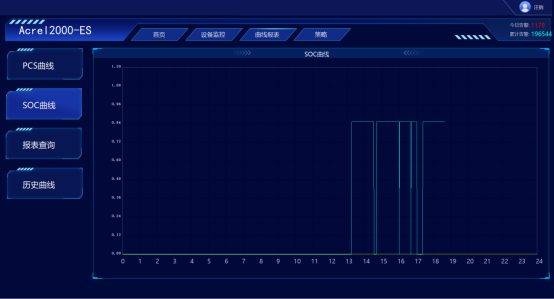

3.3曲線報表

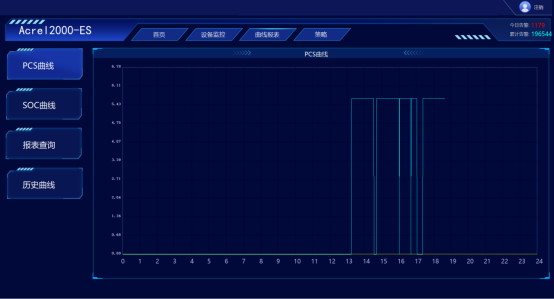

系統能夠?qū)?/span>PCS充放電功率曲線、SOC變換曲線、及電壓、電流、溫度等歷史曲線的查詢與展示。

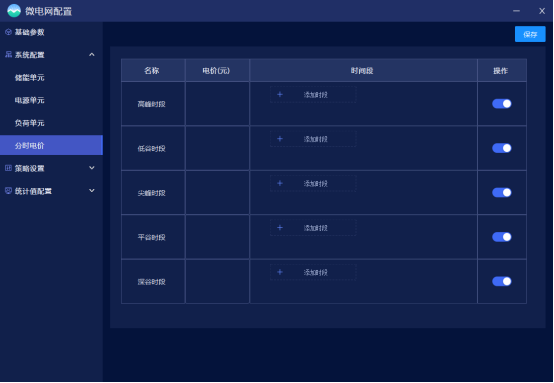

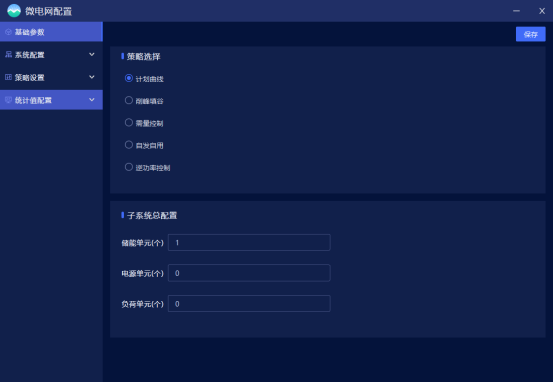

3.4策略配置

滿足儲能系統設備參數的配置、電價參數與時段的設置、控制策略的選擇。目前支持的控制策略包含計劃曲線、削峰填谷、需量控制等。

3.5實時報警

儲能能量管理系統具有實時告警功能，系統能夠?qū)?chǔ)能充放電越限、溫度越限、設備故障或通信故障等事件發出告警。

3.6事件查詢統計

儲能能量管理系統能夠?qū)b信變位，溫濕度、電壓越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。

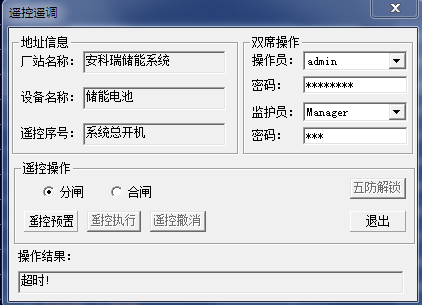

3.7遙控操作

可以通過每個設備下面的紅色按鈕對PCS、風機、除濕機、空調控制器、照明等設備進行相應的控制，但是當設備未通信上時，控制按鈕會顯示無效狀態。

3.8用戶權限管理

儲能能量管理系統為保障系統安全穩定運行，設置了用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）?？梢远x不同*別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

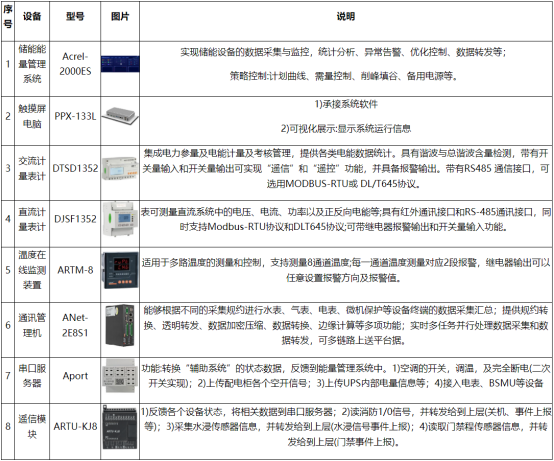

3.9安科瑞配套產品

五、結束語

隨著能源互聯網和可再生能源的快速發展，儲能柜能量管理系統的研究和應用將更加廣泛，為我國能源結構調整和能源互聯網建設提供有力支持。
