【摘要】：智能照明系統逐漸在數據中心設計和建設中落地,且應用場景不斷豐富,同時也逐步在數據中心改造中進行體現。結合數據中心照明系統的實際案例,分析不同的照明模式的*缺點,為數據中心智能照明的應用進行探索。在進行智能照明系統的建設和改造中,數據中心的建設和管理者應該從節能、成本和運維管理等方面綜合考慮,并充分利用現場條件。相信智能照明系統將以多樣化的形式應用在數據中心中。
【關鍵詞】：數據中心；照明；節能。
圖1
0. 前言：
隨著人們生活水平的不斷提高，人們對工作和生活環境的要求越來越高，同時對照明系統的要求也越來越高。照明領域的能源消耗在總的能源消耗中占了相當大的比例，節約能源和提高照明質量是當務之急。照明用電作為電力消耗的重要部分，已經占到了電力消耗的10%左右，并隨著我國國民經濟的迅猛發展和人民生活水平的不斷提高，照明用電還將不斷增加。
1. 項目介紹：
魯西南大數據中心項目位于菏澤市經濟開發區廣州路以東、湘江路以南、閩江路以北、鄭州路兩側，以開發區整體規劃為依據，綜合考慮各功能板塊及周邊相鄰用地性質進行整體規劃設計，力圖打造建設一個宜人的大數據及云計算服務新區。年可新增產值100億元、稅收8億元，新增就業9000人。
本文介紹魯西南數據中心智能照明方案，采用Acrel-BUS智能照明控制系統對數據中心一層、二層、三層等公共部分照明回路的通斷進行智能控制，系統組網為KNX總線通訊，設計采用就地智能面板控制及通過IP網關接入Acrel-iLightControl智能照明控制系統，在計算機端集中控制與監控管理。
1.1 用戶需求
l 在公共走道上對燈具來進行實時控制，在夜晚滿足低照度的情況下，實現節能減排的目的；
l 對于中控室的值班人員可根據當前需求對該受控區實現集中控制，對該區的單回路開關控制、分區域控制等；遠程與就地控制相互關聯，照明回路可隨時按需調整。

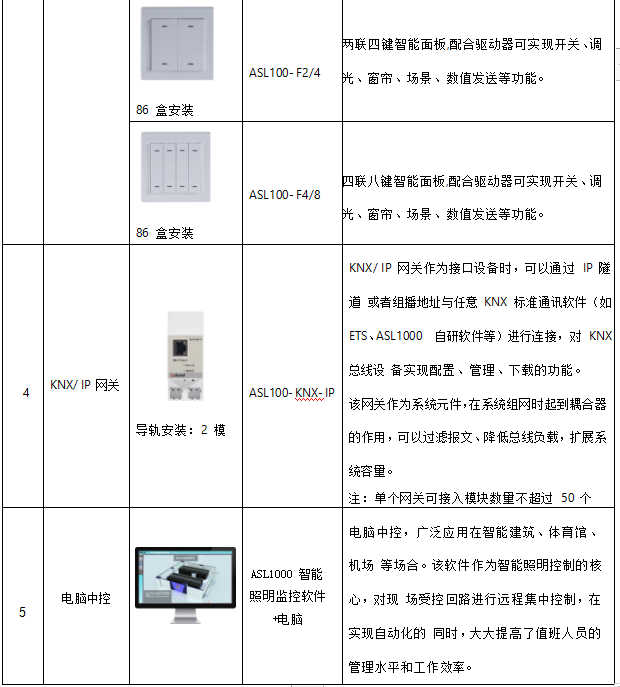

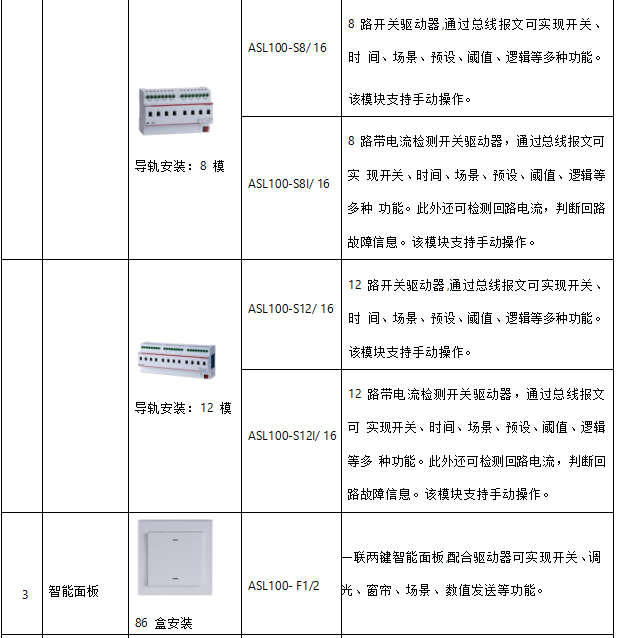

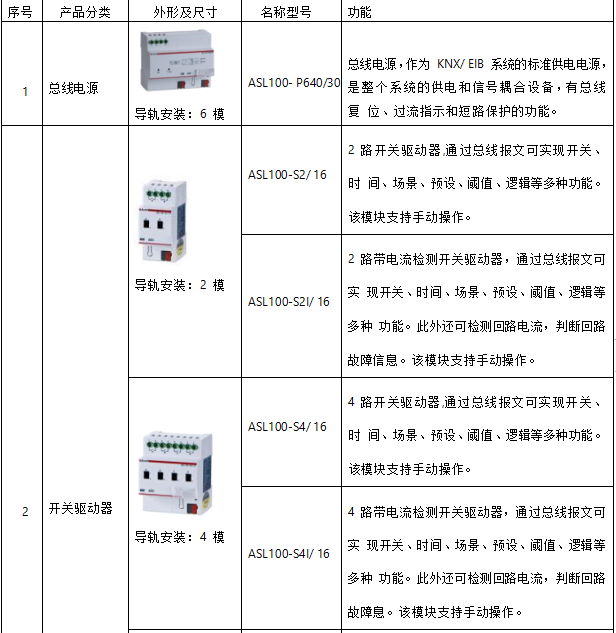

2. 現場應用產品介紹：
3. 現場應用：

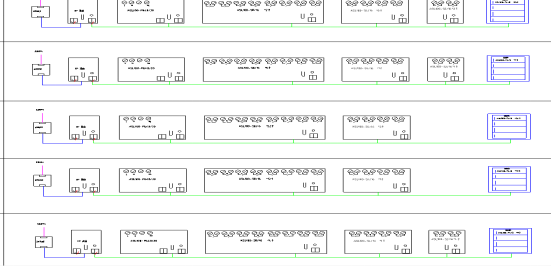

3.1 系統拓撲圖
圖2 拓撲圖

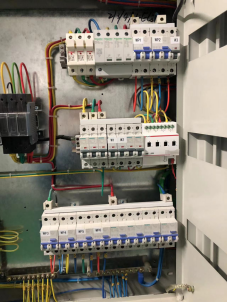

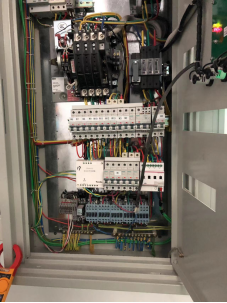

3.2 設備現場應用照片：
圖3 現場設備圖

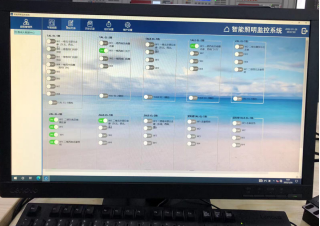

3.3 系統軟件運行界面
圖4 智能照明上位機圖
3.4 系統主要控制功能
3.4.1 定時控制
利用中控軟件界面時鐘管理器，實現整個系統的有關區域照明的定時和自動管理功能，實現公共通道、景觀照明、車庫照明等定時、分時控制、用戶可按需設定平時照明、高峰照明、節假日模式定時關閉、定時通知等。
3.4.2 場景控制
智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，*化工作環境的效果；結合人體感應傳感器，當人員離開時，關閉該區域照明。
3.4.3 實時監控
中心控制室，配置一臺中控主機，所有照明控制設備，通過KNX網關，接入監控系統。操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀態，并可根據需求進行控制調整。系統繪圖工具支持向量圖和多層頁面，圖形頁面縮放方便，切換簡單，支持DXF、WMF、BMP、JPG、ICON等圖形對象的嵌入、支持二維、三維圖元的繪制，增加可視化的空間效果。
3.4.4 事件通報
系統提供了事件通報功能，支持郵件通報、文本輸出以及事件驅動打印，可按照用戶預先設置的條件，觸發事件通報功能。
3.4.5 日照時間計算
按照用戶當前所在的時區，計算日照時間，作為定時控制的時間基準。
3.4.6 數據交換
系統可以直接使用ETS3或ETS5項目的數據，方便的實現軟件升*和替代；還可接受以CVS文件格式保存的模塊及系統數據；系統支持OPC服務；通過KNX-MODBUS網關可以與其他建筑智能化系統（如BA系統）進行數據交換。
3.4.7 系統聯動
系統可以開關量輸入模塊，接受其他系統或工作人員的強切信號；實現安防系統、廣播系統、會議系統，甚*消防系統的聯動控制，控制相應燈具點亮和設備啟停。
4. 結束語：
節能和可靠是數據中心的兩大發展方向，也是衡量數據中心*劣的關鍵指標。Acrel-BUS智能照明控制系統，是基于KNX總線技術設計的控制系統為數據中心提供照明解決方案。系統采用標準的2×2×0.8 EIB BUS總線（即KNX總線）作為總線線纜，將所有的智能照明控制模塊連接到一起并組成一套完整的控制系統，即可實現照明燈具的遠程集中控制，又可實現就近控制功能。該系統理論連接控制模塊數量達58000多個。
安科瑞智能照明控制產品種類齊全，方案完善。用戶可通過控制面板、人體感應、照度感應、微波感應、上位機系統、觸摸屏、手機、平板端等多種控制終端實現靈活多樣的智能化控制，特別適合于各類智能小區、醫院、學校、酒店，以及體育場所、機場、隧道、車站等大型公建項目的照明系統。
參考文獻
[1].周中. 電力儀表在大型公共建筑電能分項計量中的應用[J].現代建筑電氣2010.6
[2].安科瑞智能照明控制系統產品選型手冊2020.8
[3].王大曉.淺析智能照明系統在數據中心的應用[J].
