摘要：本文簡述了智能照明監控系統的組成原理，分析了智能照明監控在應用中的設計依據和相關規范。通過安科瑞ASL100智能照明監控系統監控系統在無錫地鐵4號線一期工程天河停車場項目中的實例介紹，闡述智能照明監控系統功能的實現及其重要意義。
關鍵字：無錫地鐵4號線；智能照明監控系統；ASL100；停車場；車庫
1 引言
安科瑞電氣股份有限公司自主研發的Acrel-iLightControl智能照明監控系統，采用與KNX兼容的Acrel-Bus總線組網方式，通過IP網關接入智能照明控制系統，實現定時控制、高峰全開、亮度調節等各種場景控制，使照明系統按照預先設定的各種模式工作，改善空間光色、立體感、色飽和度，營造舒服宜人燈光效果，節能減耗、有利于人們的身心健康，提高工作效率、提高管理水平。
本文就Acrel-iLightControl智能照明監控系統在無錫地鐵4號線一期工程天河停車場項目中的應用，簡單介紹安科瑞智能照明控制系統的實際應用和其實際意義。
2 智能照明控制系統設計依據
本項目設計參照的標準主要有：
GB 50034-2013《建筑照明設計標準》
JGJ 16-2008《民用建筑電氣設計規范》
GB 50057-2010《建筑物防雷設計規范》
GBZ 20965-2007 《控制網絡HBES技術規范 住宅和樓宇控制系統》
3 項目概況
無錫地鐵4號線一期工程天河停車場項目位于江蘇省無錫市梁溪區石澄路與廣澄路交叉口，項目需對
運用庫內列車停車區域、運用庫外路燈等區域進行智能照明控制，實現運用庫內外區域定時控制、高峰全開或交叉開啟等各種場景控制，使照明系統按照預先設定的各種模式工作，節能減耗、有利于人們的身心健康，提高工作效率、提高管理水平。
4 智能照明控制系統設計

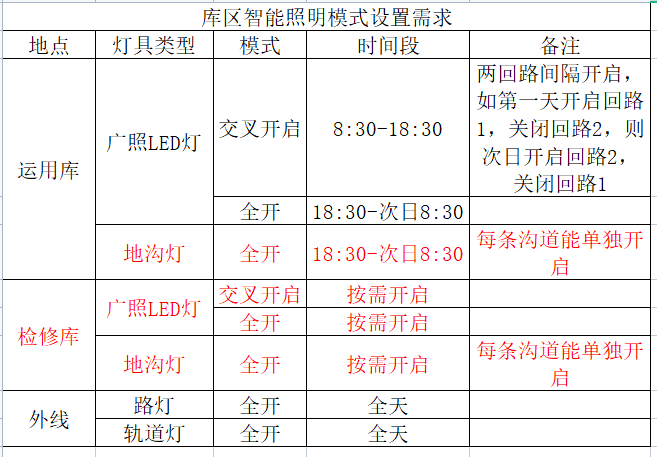

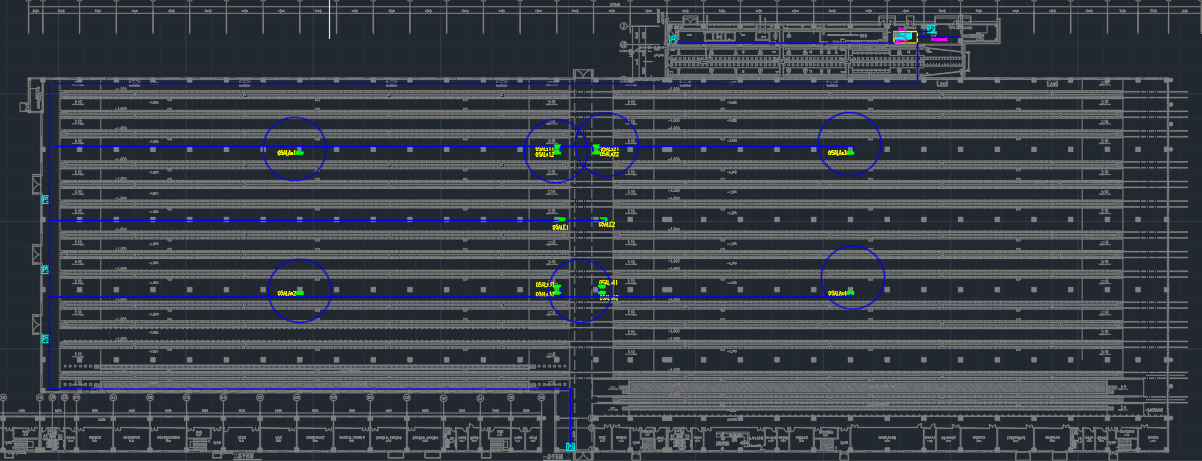

本項目對運用庫內區域進行智能控制，通過在照明配電箱中加裝開關驅動器、總線電源設備，現場就地加裝智能面板，監控室配有后臺上位機電腦，，實現大區域的總控，小區域的就地分控。平面圖及時間控制設計如圖所示。
4.1 系統結構
無錫地鐵4號線一期工程天河停車場項目智能照明監控系統由開關驅動器、智能面板、后臺主機、系統軟件組成。該系統總計1臺智能照明總線電源ASL100-P640/30，22臺開關驅動器ASL100-S12/16，1臺開關驅動器ASL100-S8/16，8臺智能照明智能面板ASL100-F4/8，1套智能照明監控軟件 ASL1000。現場所有智能照明控制模塊采用混合串并聯的方式接在一起，采用KNX總線通訊，從而完成整個智能照明控制網絡，實現值班室總機的通訊，同時設立區域開關面板，完成后臺和分控的數據連接。安科瑞智能照明監控系統采用分層分布式結構，即站控層，通訊層與間隔層：
間隔設備層主要為：開關驅動器，這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均通過現場KNX總線組網通訊，實現數據現場采集。
網絡通訊層主要為：智能照明網關，其主要功能為把分散在現場采集裝置集中控制。
站控管理層：后臺電腦集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。
以上開關模塊均采用KNX總線傳輸，一般都采用4根連線，接線簡單方便，傳輸距離可達為1.2km。

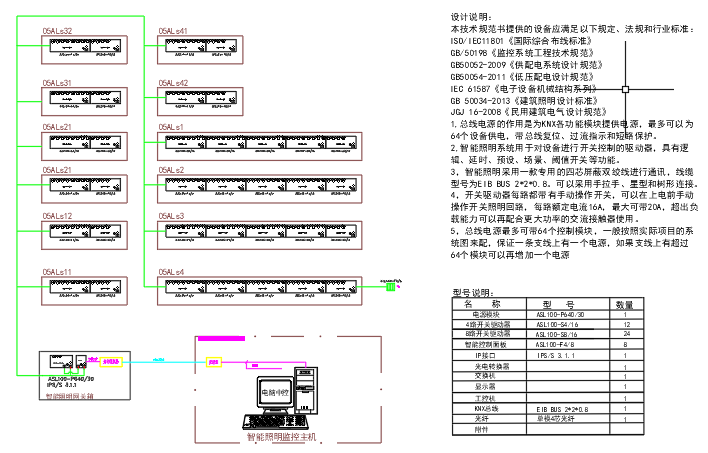

系統結構拓撲圖如下：
5 智能照明系統設備
5.1總線電源模塊

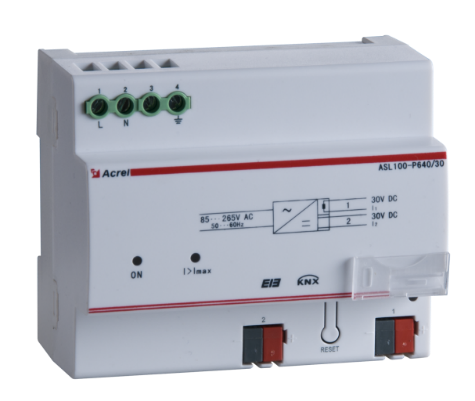

功能說明：總線電源模塊，為KNX/EIB系列標準供電電源，該模塊可為與其在同一支線上的其他控制模塊進行供電。電源模塊輸入端接入普通的市電回路，輸出端使用KNX總線線纜將其他模塊接入系統中。電源模塊不僅可以為總線提供電壓，耦合總線信號，并且監測KNX/EIB/系統的電壓。另外該電源模塊還會提供一個30V的輔助直流電壓，為其他的外設（如觸摸屏、IP網關等）提供電壓。
5.2開關驅動器模塊
功能說明：十二路ASL100-S系列開關驅動器，開關驅動器是用于對負載進行開關控制的驅動器，具有手動操作開關、開關延時設定、狀態反饋、總線電壓斷開和恢復后繼電器開關狀態的設定，還具有場景開關、閥值開關等功能。適用于只需要開關控制場合，如辦公室、車庫、教室、廠房、走道梯廳等。
5.3智能面板
功能說明：四聯八鍵ASL100-F4/8。面板使用標準接線端子和KNX總線線纜將面板接入系統，無需額外的供電模塊。該系列智能面板通過弱電控制強電，避免智能面板直接控制強電存在的危險。智能面板可通過區分按鍵短按長按并結合不同參數設置實現開關控制、調光控制、百葉窗控制、場景控制、數值發送控制等功能。
6 智能照明監控系統功能
6.1. 平臺登陸
雙擊電腦桌面上的“智能照明系統”軟件，進入操作界面。此時軟件已經準備就緒，等待用戶登錄。
6.2.平面視圖

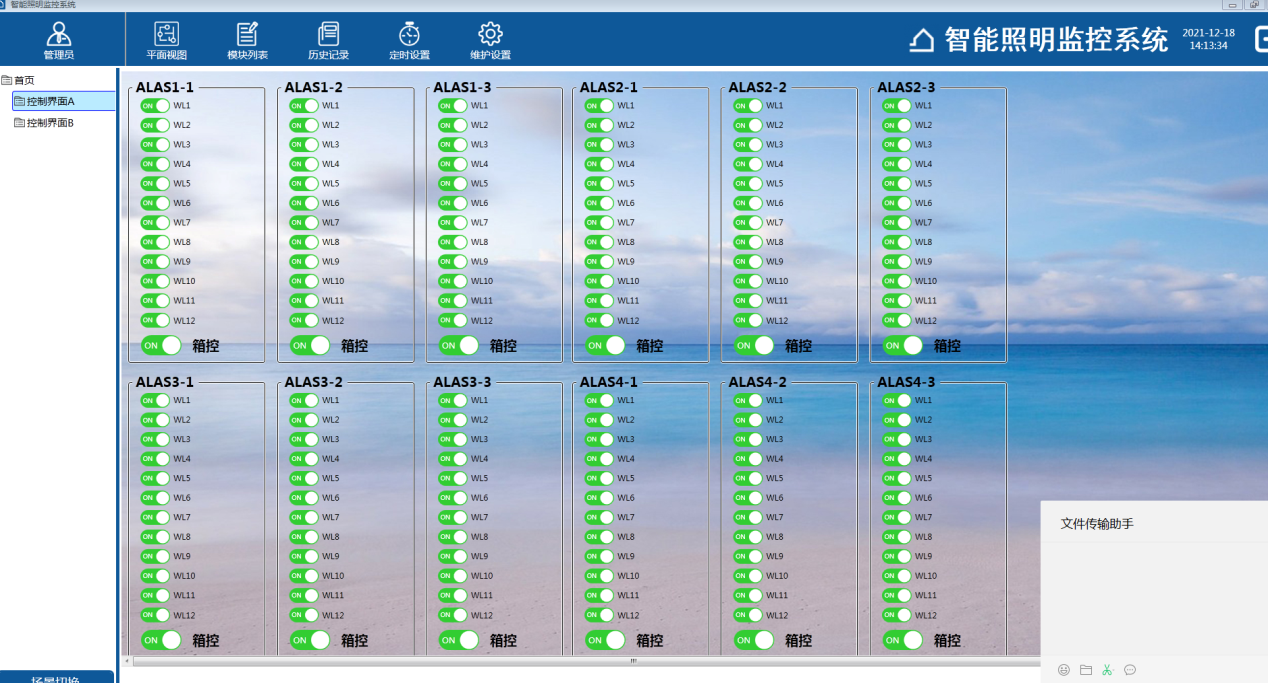

通過點擊“功能列表區”的“平面視圖”按鈕進入，如上圖所示。平面視圖界面主要分為兩個部分，左邊：布局列表，右邊：控制顯示視圖。
布局列表：
該區域顯示軟件監控的樓層及對應的箱子、模塊等等布局，可實現功能有：開關控制、調光控制、定時控制、場景控制、窗簾控制、電流檢測、回路故障判斷、平面圖和樓總控等等。
控制顯示視圖：
該區域顯示布局列表中每個項目的控制點，并實時反饋現場受控回路的開關狀態，用戶可以直觀看到模塊當前的狀態和反饋值并實現遠程集中控制。
6.3開關控制控件：
可以對單個照明回路實現開關控制，還可對每個模塊、箱子、樓層、自定義分區實現總控。現場受控回路的開關狀態會實時反饋。
6.4.模塊列表功能

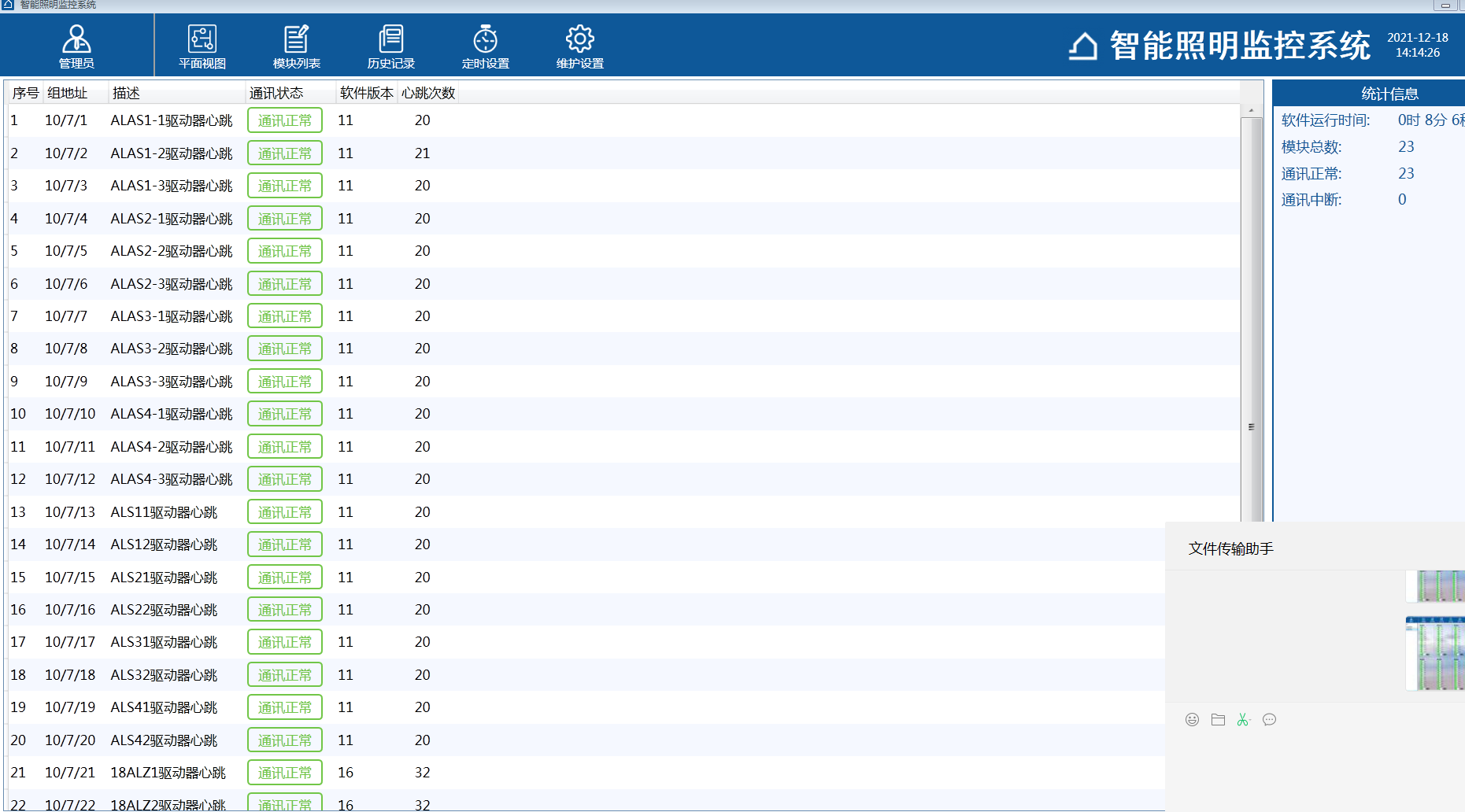

通過點擊“功能列表區”的“模塊列表”按鈕進入，如下圖所示。列表頁面以列表的方式顯示系統中所有模塊。列表中的每一行代表一個模塊，每一列代表某個模塊的一個屬性：序號、組地址、描述、通訊狀態、軟件版本、心跳次數。
6.5.定時功能

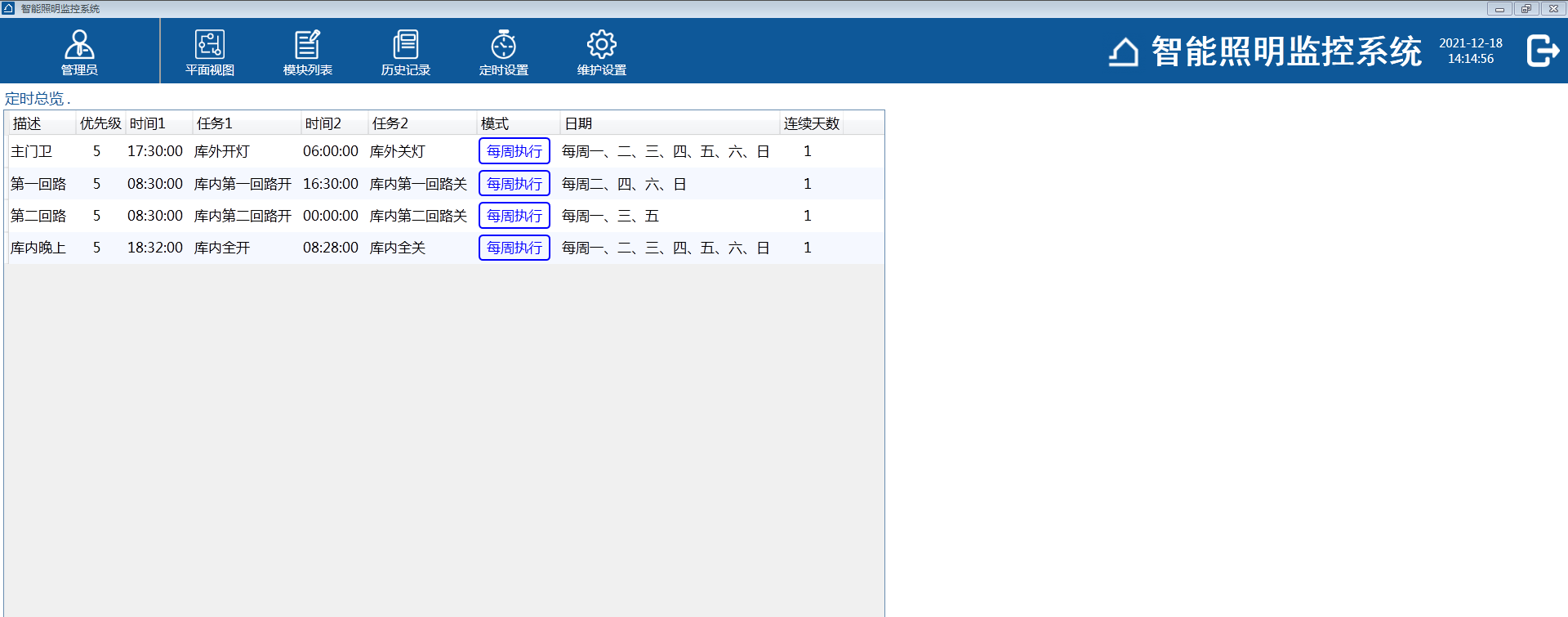

通過點擊“功能列表區”的“定時設置”按鈕進入，如下圖所示
客戶可以自行新增、修改或刪除定時任務。定時任務執行的時間、控制回路、關斷閉合狀態都可由客戶在軟件中進行設定。

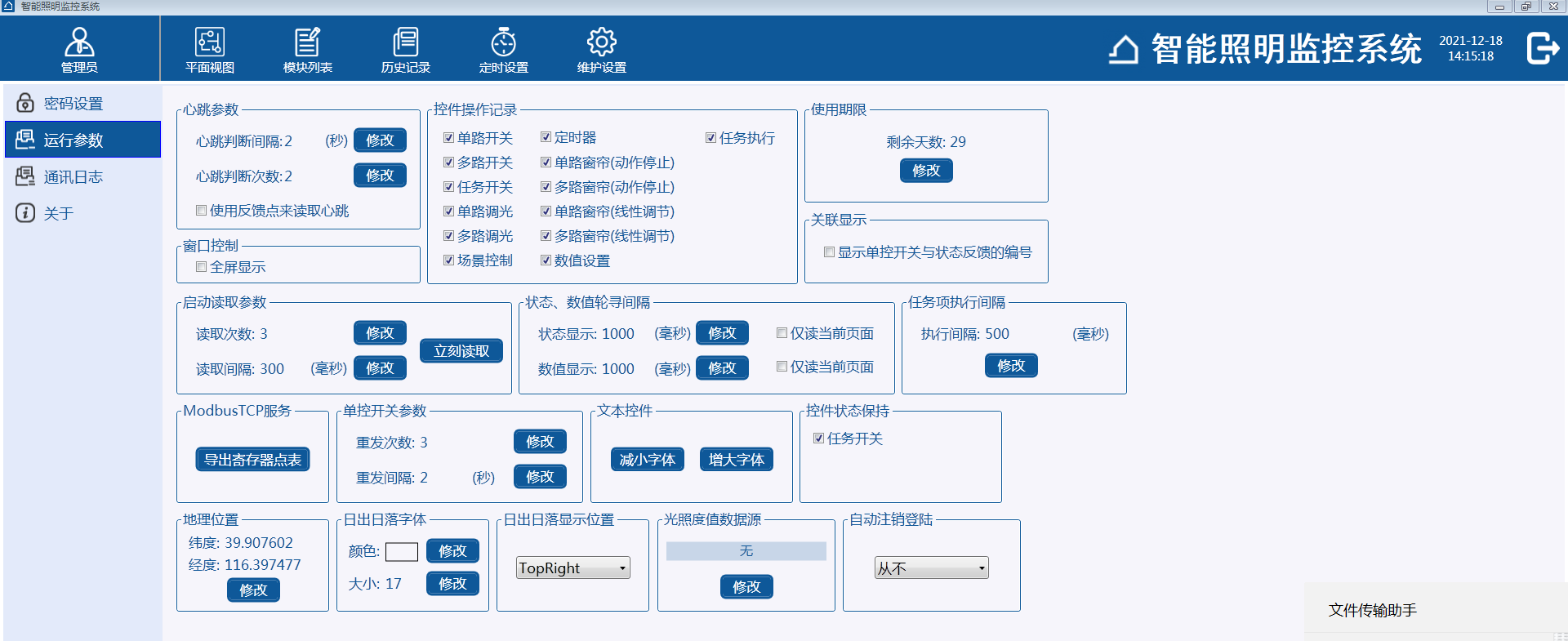

6.5.系統維護功能
通過點擊“功能列表區”的“維護設置”按鈕進入，如下圖所示。“維護設置”界面分為：
密碼設置：可以修改當前用戶的登錄密碼。
運行參數：修改心跳參數（心跳間隔時間及判斷次數）；
控件狀態顯示（軟件啟動后，系統自動輪詢控件狀態的次數和時間間隔設置）；
窗口控制（是否全屏顯示，重新登錄生效）；
控件操作記錄（是否在歷史記錄中記錄控件的操作記錄）；
使用期限（軟件使用時間，可修改）。
平面圖顯示（狀態反饋和控制的關聯編號是否顯示）。
7項目總結
隨著智能建筑及電力系統智能化的發展，智能照明監控系統已成為**各地工程項目、標志性建筑/大型公共設施等大面積多用戶的喜愛選擇。安科瑞Acrel-iLightControl智能照明監控系統無錫地鐵4號線一期工程天河停車場項目投入運行以來，為客戶營造舒服宜人燈光效果，節能減耗、有利于人們的身心健康，提高工作效率、提高管理水平。
在項目運行過程中，我方安排專業調試工程師，提供現場技術支持。在前端模塊調試以及后續系統系統配合調試提供了相關技術文件，以及工程施工經驗等技術支持。在項目完工后整理提供整套項目驗收資料，為客戶后期的具體維護，以及日常使用提供了可靠資料。
參考文獻
GB 50034-2013《建筑照明設計標準》
JGJ 16-2008《民用建筑電氣設計規范》
GB 50057-2010《建筑物防雷設計規范》
GBZ 20965-2007 《控制網絡HBES技術規范 住宅和樓宇控制系統》
