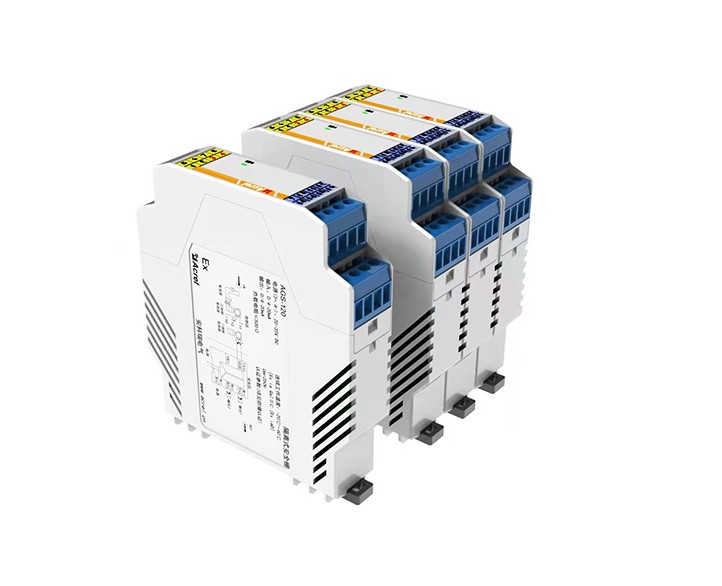

安科瑞BM200系列獨立供電電流源用隔離式安全柵
1. 概述
安科瑞BM200系列獨立供電電流源用隔離式安全柵能在安全區和危險區之間傳遞信號，并限制因故障引起的安全區向危險區的能量轉遞，危險側設備(變送器)產生的電壓、電流、溫度、電阻信號隔離轉換成對應的線性電壓、電流信號輸出*安全區，該產品需獨立供電，輸入/輸出/電源三隔離?？捎迷陔娏髟?、二線制、三線制變送器設備。

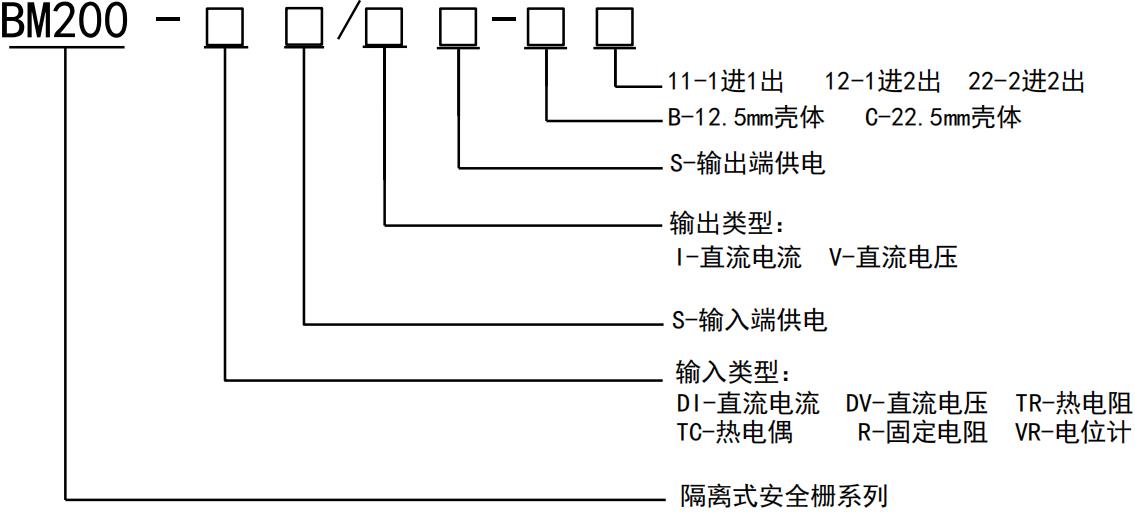

2. 產品型號

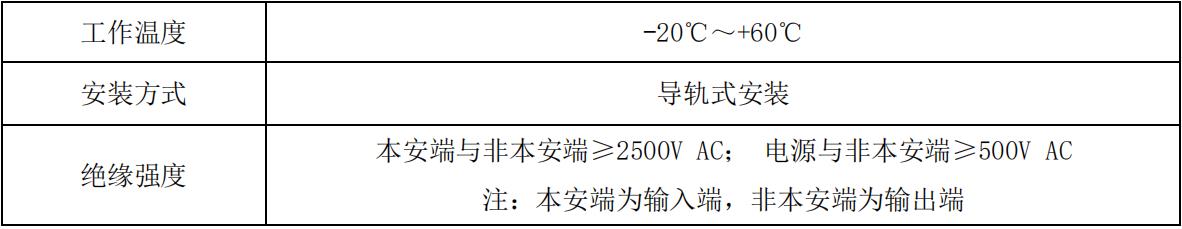

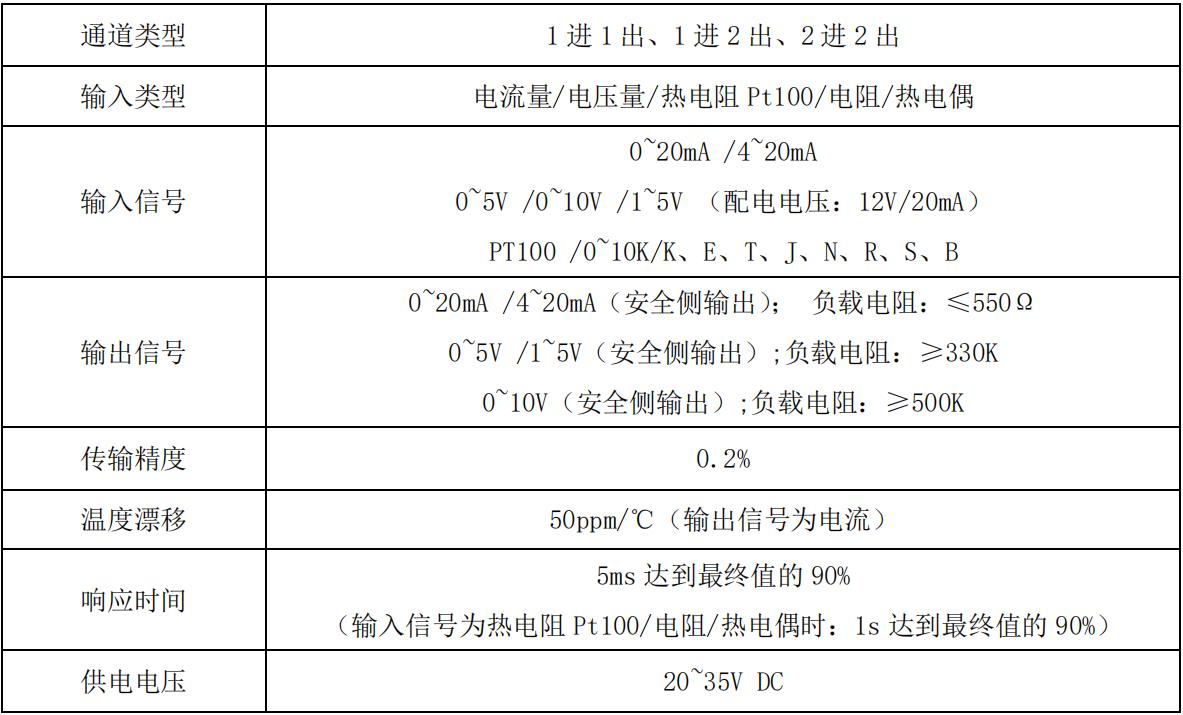

3. 技術參數
4. 安裝與接線

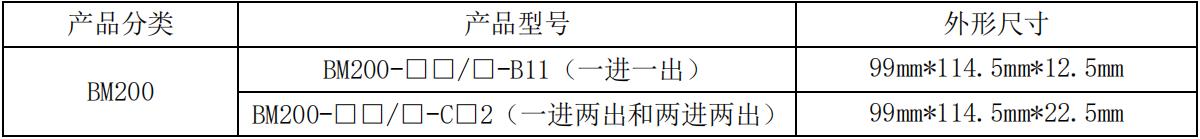

4.1 外形尺寸

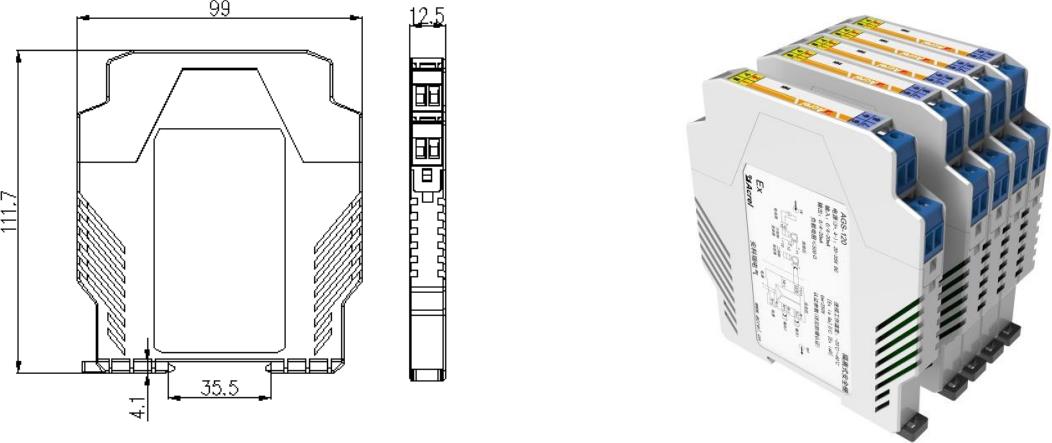

4.1.1 BM200-□□/□-B11 殼體尺寸圖：

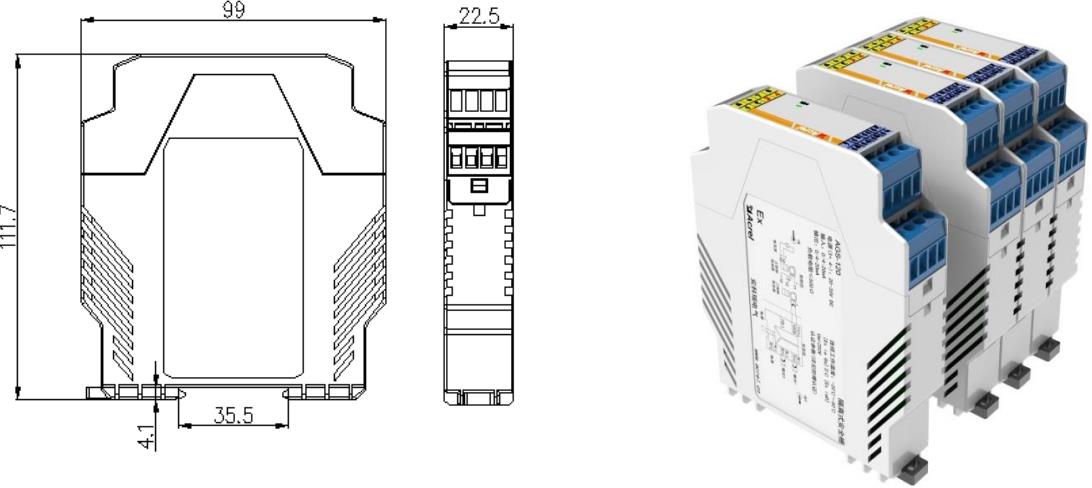

4.1.2 BM200-□□/□-C□2 殼體尺寸圖：
5. 注意事項
5.1 本產品符合 GB3836.1-2010《爆炸性環境 第 1 部分：設備 通用要求》和 GB3836.4-2010《爆炸性環境 第4 部分：由本質安全型“i"保護的設備》標準，應在相應標準要求下進行安裝、操作、維護。
5.2 本產品須安裝在安全區域，周圍空氣不含對鉻、鎳、銀鍍層起腐蝕作用的介質。
5.3 凡與安全柵連接的儀表，須是具有防爆合格證的儀表，在安全柵與一次儀表組成本質安全防爆系統時，須經防爆檢驗認可
5.4 在未全部斷開接線時，嚴禁用兆歐表直接測試端子之間的*緣參數，否則會引起內部快速熔斷器熔斷。
5.5 安全柵本安側電源等接線不得混接其他非本安側線路，任何接錯線可能會導致危險的發生，本產品本安端和非本安端電路配線，在行線槽中應當分開鋪設。
