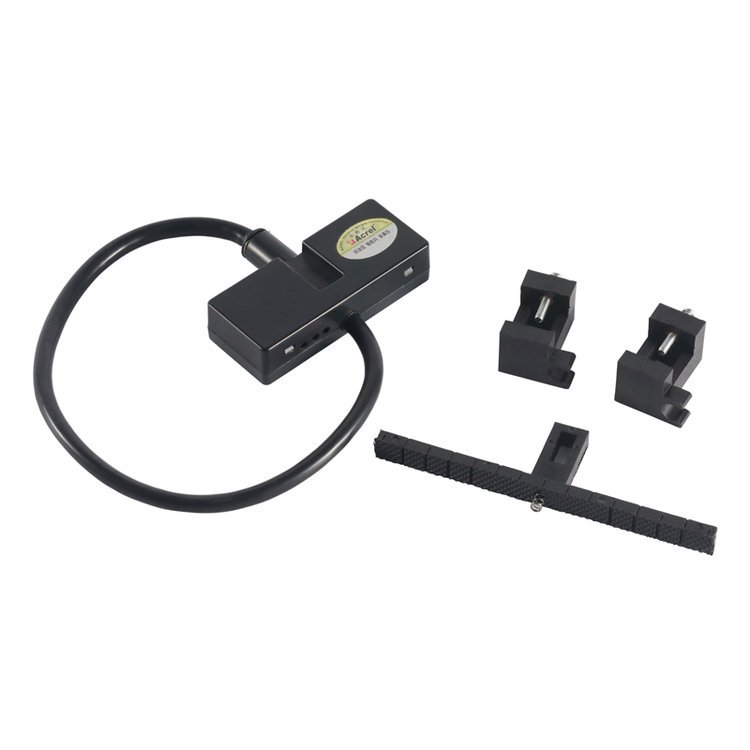

產品簡介
功能： BR系列產品應用電磁感應原理，對電網中的交流大電流進行實時測量，采用真有效值和線性補償技術，將其隔離變換為標準的直流信號輸出。 應用范圍： 適用于冶金、電鍍、焊接等領域。 訂貨范例： 具體型號：BR-AI 技術要求：輸入電流AC1000A；輸出DC4-20mA；準確*0.5；長度350mm。 通訊協議：無 輔助電源：DC24V
技術參數
技術參數 | 指標 | |
輸入信號 | AC200A～20kA | |
輸出 | 標稱值 | DC4-20mA |
負載電阻 | ≤500Ω | |
輸出紋波 | 輸出紋波峰峰值 ≤ 100mV | |
工作電源 | DC24V 允許范圍21.6 V～26.4V | |
功耗 | ≤0.5W | |
準確* | 0.5* | |
溫度漂移系數 | ≤200ppm | |
響應時間 | ≤500mS | |
安裝方式 | 支架固定 | |
產品選型
型號 | 功能 | 長度（mm） | 輸入電流范圍 | ||
BR-AI | 采用真有效值測量， 隔離變送輸出4-20mA | 350 | AC200-1000A | ||
370 | AC1200-2000A | ||||
450 | AC2500-6300A | ||||
600 | AC8000-20000A | ||||
外形尺寸
注：可根據顧客需要另行定制。
