一、產品概述
AM6系列微機保護測控裝置集保護、控制、測量、通訊和監視功能于一體，資源豐富、配置完善、維護方便、穩定可靠，適用于35kV及以下電壓等*電力系統的保護與測控，可實現進線、饋線、主變壓器、配電變壓器、高壓電動機、高壓電容器、母聯、PT等保護。應用領域覆蓋電力、水利、交通、石油、化工、煤炭、冶金等行業。
二、產品型號
█AM6-L線路保護測控裝置
█AM6-D2兩圈變差動保護測控裝置
█AM6-D3三圈變差動保護測控裝置
█AM6-TB主變后備保護測控裝置
█AM6-M電動機保護測控裝置
█AM6-MD電動機差動保護測控裝置
█AM6-S配電變保護測控裝置
█AM6-C電容器保護測控裝置
█AM6-B備自投保護測控裝置
█AM6-UB PT監測并列裝置
█AM6-K公共測控裝置
三、產品特點
█工作電源AC/DC220V、AC/DC110V自適應，操作電源支持AC/DC220V或AC/DC 110V。
█采用主頻為168MHz的處理器，16位同步采樣A/D，每周波48點高速采樣實時并行計算:配置512K字節 Flash (192+4)K字節SRAM 外置4M字節NOR Flash 外置512K字節SRAM，硬件資源充足，可靠性高。
█14路交流電壓/電流通道，測量三相電流、兩路零序電流、三相電壓、零序電壓、有功功率、無功功率、功率因數、頻率、有功電能、無功電能等電參量。保護電流的測量不僅反映基波，還可以通過邏輯可編程軟件增加測量2~10次諧波，具有帶諧波制動的保護功能。具有2路4~20mA直流模擬量變送輸出，可通過邏輯可編程軟件自定義變送量。具有2路直流測量功能，可選測4-20mA、0-5V、0-100V、0-300V。
█提供獨立操作回路，具有防跳和分合閘回路監視功能，可自話應0.25~5A開關跳合閘電流。
█多*20路有源開關量輸入:10路無源開關量輸出，保護元件的出口方式可通過跳閘矩陣進行整定，方便用戶選擇要?jiǎng)幼鞯睦^電器:具有裝置失電告警輸出功能，具有異常報警輸出功能。
█提供1個USB接口，可通過U盤直接升*裝置程序，也可把動作信息和故障錄波數據直接存入U(xiǎn)盤，方便故障分析。
█提供1個RS232接口，可通過USB轉RS232數據線升*裝置程序，還可上傳裝置定值、動作事件信息和故障錄波數據，方便現場事故分析。
█提供GPS對時接口，支持IRIG-B對時方式。
█提供2路RS485串行通訊接口，支持IEC60870-5-103/Modbus-RTU通訊協議:提供2路以太網接口，支持IEC60870-5-103/Modbus-TCP通訊協議。
█實時記錄交流量、開入量、開出量和所有保護模塊的狀態。裝置記錄內部各元件動作行為、動作時間和錄波數據，共可記錄16條故障錄波，每條錄波可觸發12次錄波，每次錄波可錄故障前8個周波、故障后4個周波，共計46秒。每個采樣點錄波*少包含12個模擬量、10個開關量波形。
█裝署采用全圖形編程技術設計每個保護功能，以提高程序的可靠性人正確性。軟硬件具有持續完善的自檢功能，抗干擾性能好，裝置通過多項電磁兼容檢測認證，電快速瞬變脈沖群、靜電放電、浪涌抗干擾性能均達到IV*標準。

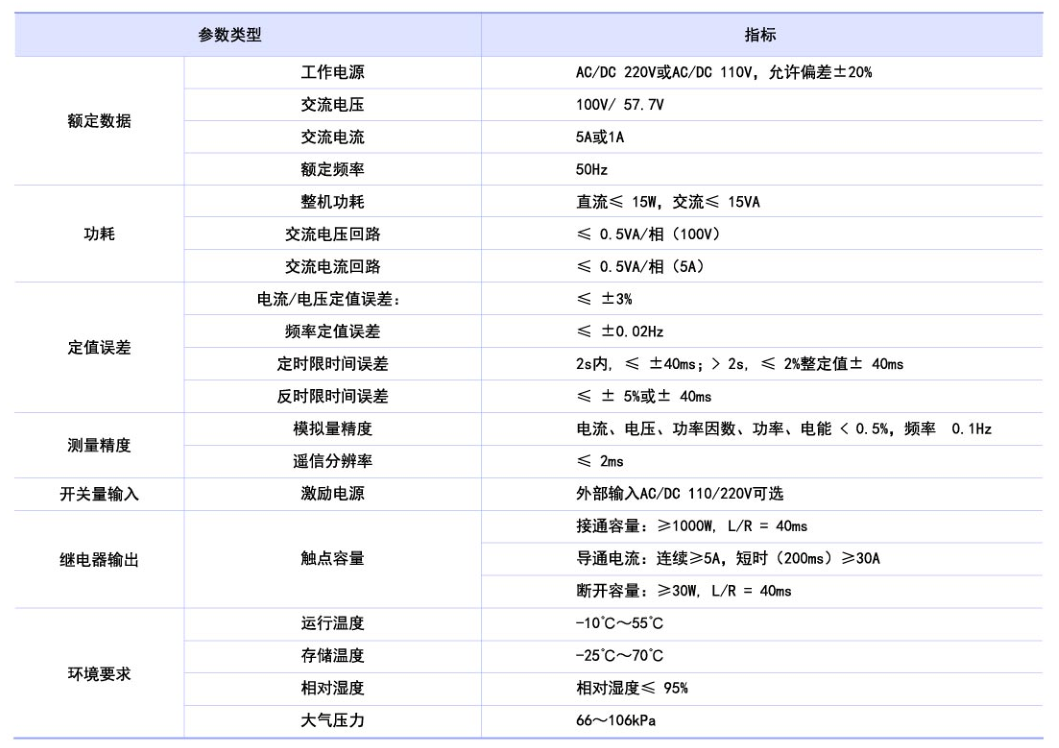

四、技術參數

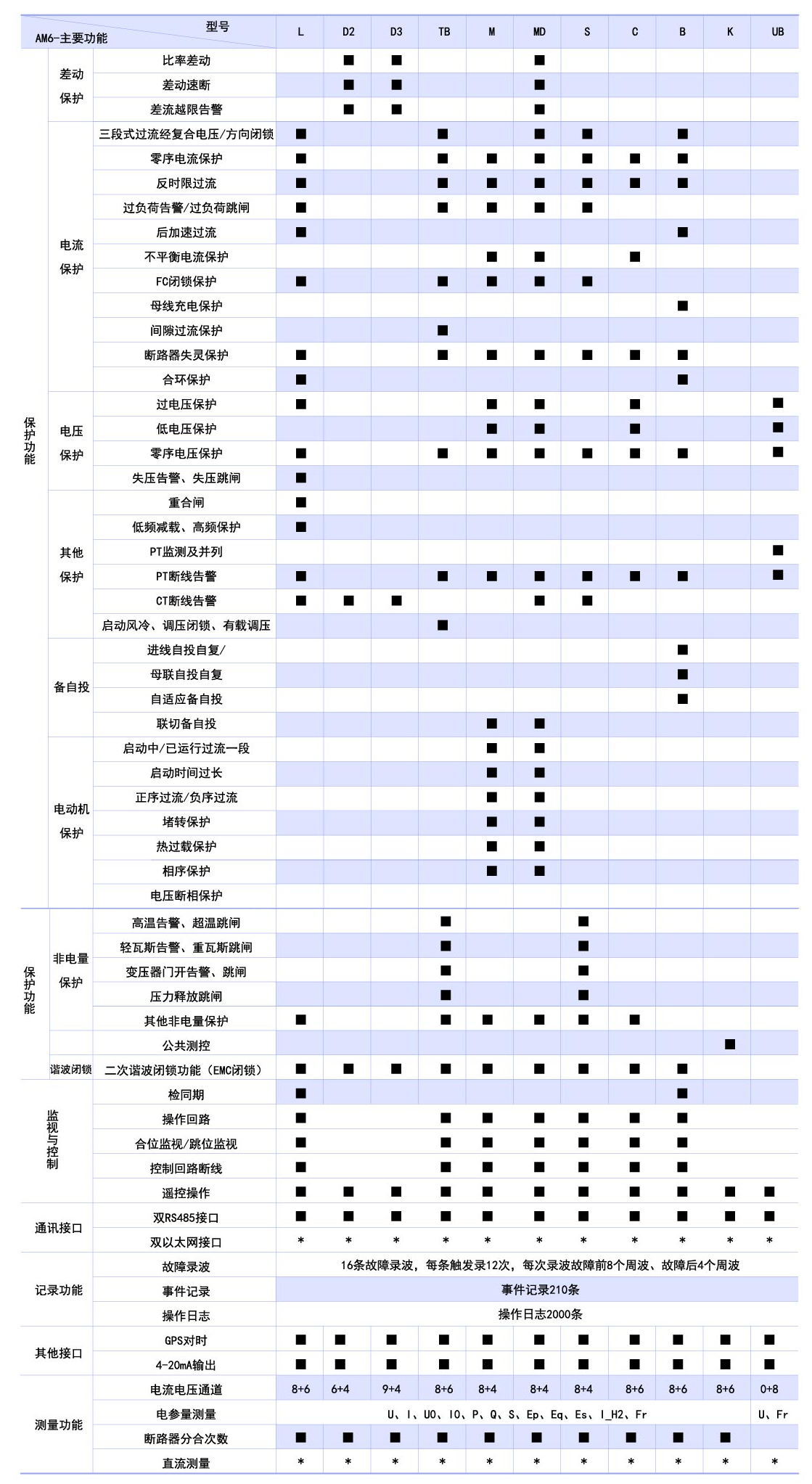

五、功能參數

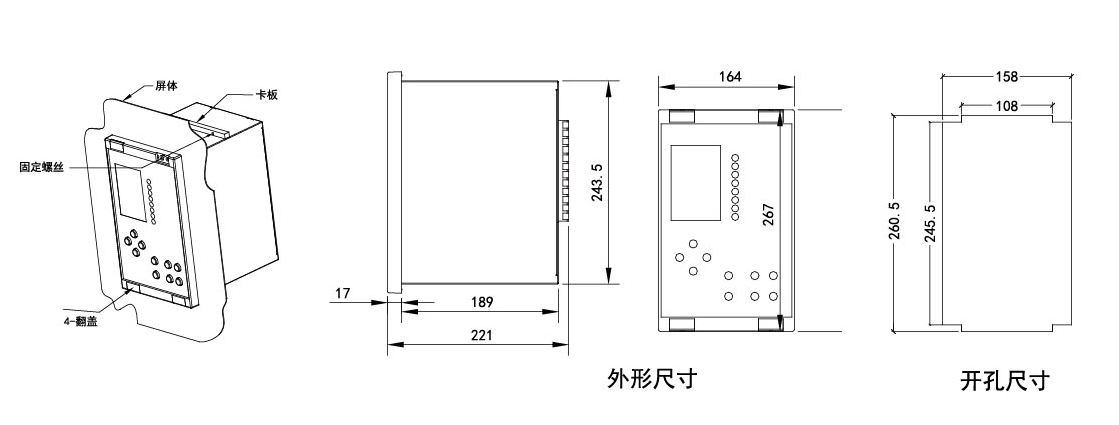

六、產品尺寸（單位：mm）
產品選型及詳細資料，詳詢18861629037 安科瑞趙雨
