1、概述
ATE800系列RFID高低壓無線測溫裝置可用于高低壓開關柜內母排搭接點，斷路器動、靜觸頭，電纜 接頭，環網柜堵頭等金屬部位的溫度監測，具有隔離chedi、安裝方便、抗干擾能力強、工作可靠的特點。ATE800系列產品組成：接收器，天線，傳感器。ATC800接收器通過天線向ATE800無線測溫傳感器發射 RFID射頻信號，傳感器接收到射頻能量之后，激活電路，開始進行溫度數據采集，并將數據通過無線信號回傳*天線；天線通過射頻電纜將數據傳輸*接收器，而后可由接收器將數據上傳到遠程監控系統。

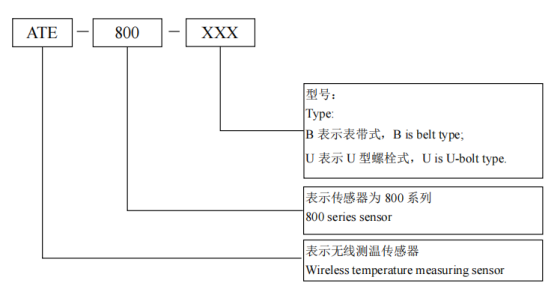

2、ATE800 系列 RFID 高低壓無線測溫裝置型號說明

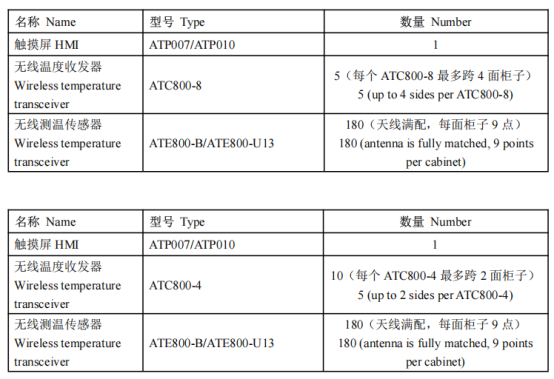

3、配置方案

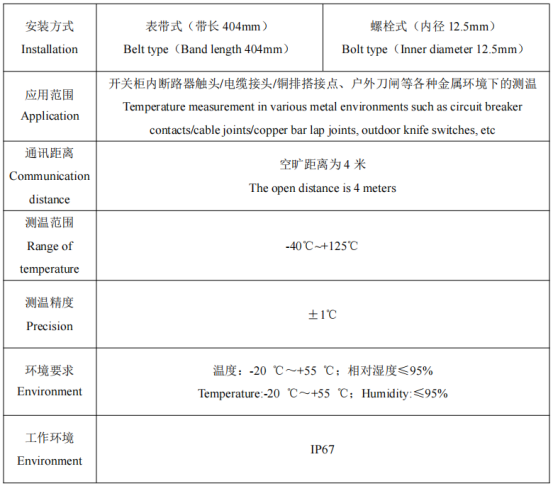

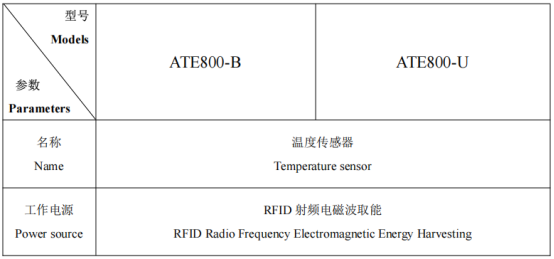

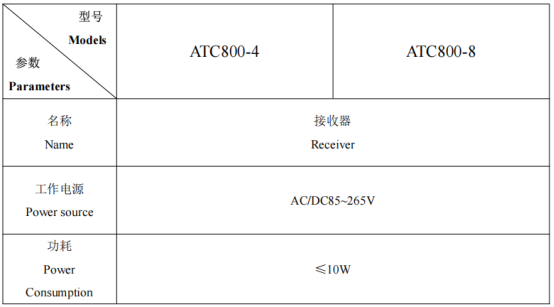

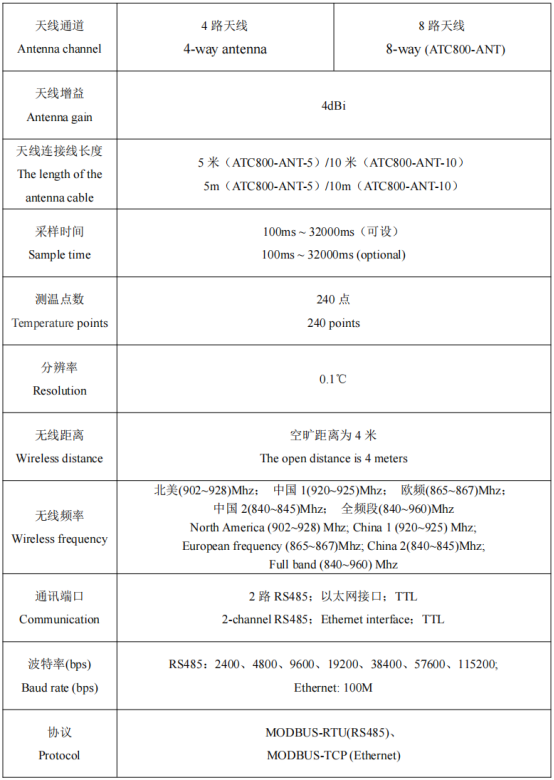

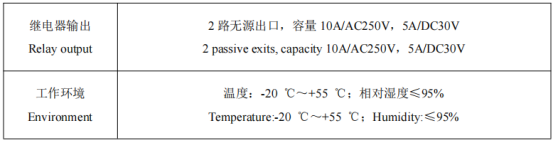

4、技術指標
5、ATE800產品安裝
ATE800無線溫度傳感器共有多種型號，分別對應表帶式固定，螺栓式固定等安裝方式。

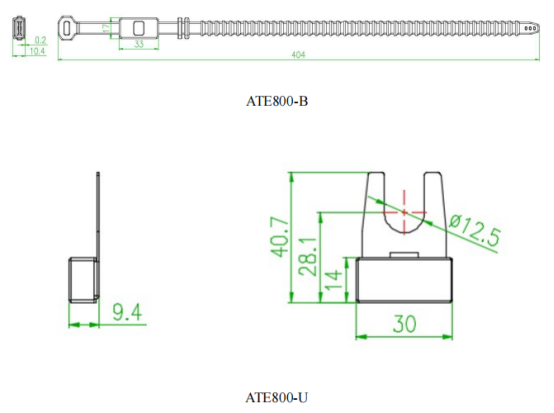

5.1 外形尺寸
5.2 安裝方式
ATE800-B表帶式無線測溫傳感器適用于斷路器動觸頭、電纜接頭、銅排等處。

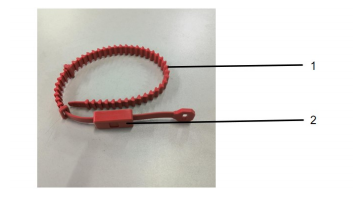

ATE800-B表帶式無線溫度傳感器結構說明：
1—表帶
2—無線溫度傳感器主體 ATE800-B
將傳感器主體固定在安裝位置，將表帶繞過安裝母排或者觸頭穿過表帶，表帶頭收緊，*后將表帶尾用鎖扣鎖緊。表帶長度為 404m，過長可以剪掉多余部分，表帶過短可以聯系我司增訂。

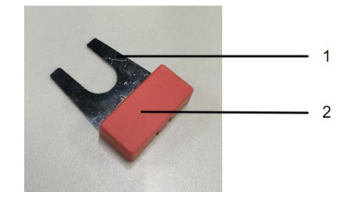

ATE800-U螺栓式無線測溫傳感器適用于電纜接頭、銅排等處。
1—螺栓固定孔
2—無線溫度傳感器主體ATE800-U
拆下安裝位置搭接處的螺絲，將傳感器固定在安裝位置，對準合
金底板的開孔，然后旋緊螺絲固定。
6、ATC800產品安裝
6.1 外形尺寸
ATC800 無線測溫接收器，采用導軌（DIN35mm）安裝方式，主體尺寸 162mm*126.6mm*45.5mm。
