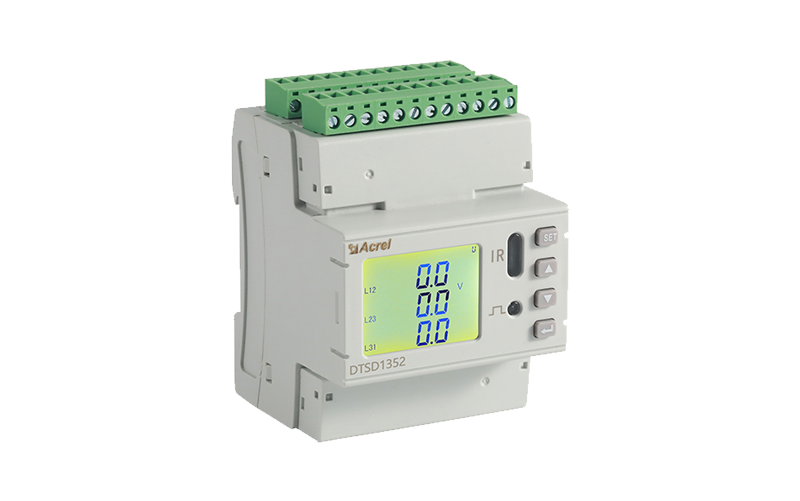

安科瑞單相電流輸入鐵塔基站多回路計量儀表
1、概述
DTSD1352-xSyD系列安科瑞單相電流輸入鐵塔基站多回路計量儀表主要用于多個三相回路的全電參量測量，可同時接入x個三相回路、y個單相回路的電流輸入。可直接或間接測量電壓電流、功率、功率因數、相角、不平衡度、諧波等參數。
2、產品型號規格

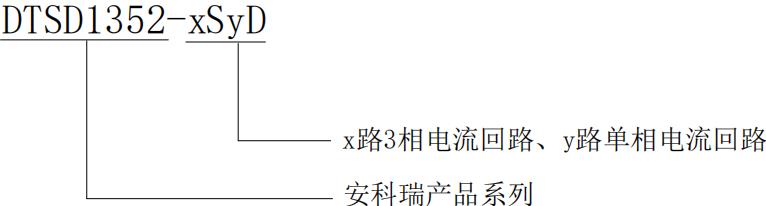

2.1主體模塊命名規則
注:建議AKH-0.66W-20Y/Z-15Y/W-12Y的安放位置與一次側互感器的間距保持在1米以上。

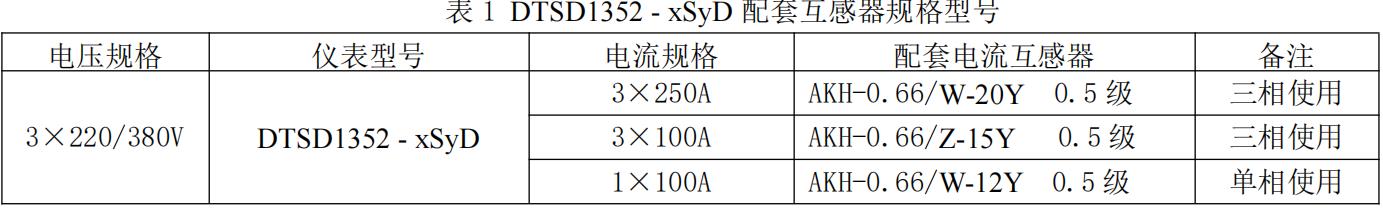

2.2配套互感器規格型號
注:建議AKH-0.66W-20Y/Z-15Y/W-12Y的安放位置與一次側互感器的間距保持在1米以上。
3、產品功能及技術參數
3.1產品功能
具體功能如下：
1)x路三相和y路單相回路全電參量測量，電流互感器外置;
2)監測各相電壓/電流、零序電流、頻率;
3)監測各相功率、總功率(有功、無功、視在);
4)監測各相功率因數、總功率因數;
5)監測電壓/電流相角、電壓/電流不平衡度;
6)監測電壓、電流總諧波及2-31分次諧波;
當月和上月的電壓、電流、功率ji值記錄;
1)max電流、max功率需量和實時電流、實時功率需量;
2)200條事件記錄，記錄DIDO的動作情況;
3)支持過壓、過流、斷相、DI聯動等報警輸出;
4)4時區14時段的費率設置;
四象限電能，12個月復費率電能統計;
1)31天四象限和復費率電能凍結，正反向電能計量;
2)兩路無源開關量輸入、兩路開關量輸出、RS485通訊;
3)兩路有源開關量輸入，用于識別油機和市電接入。

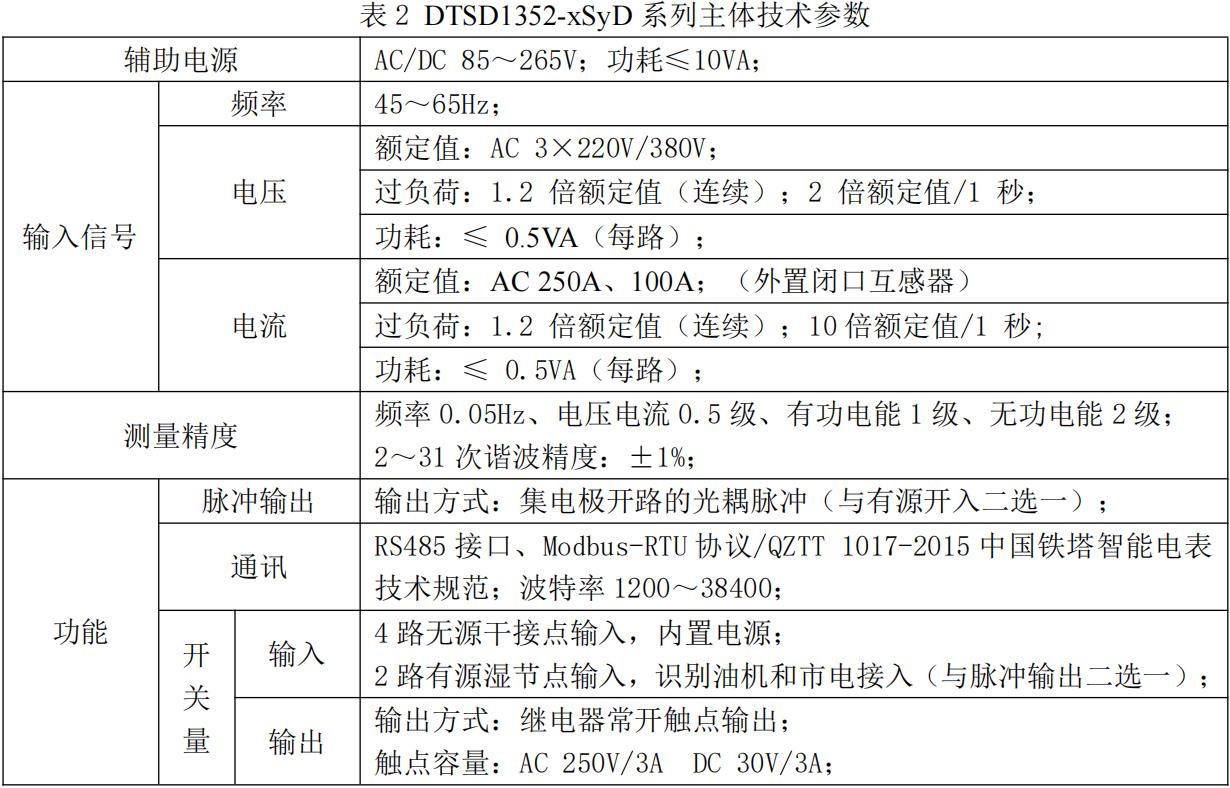

3.2主體技術參數

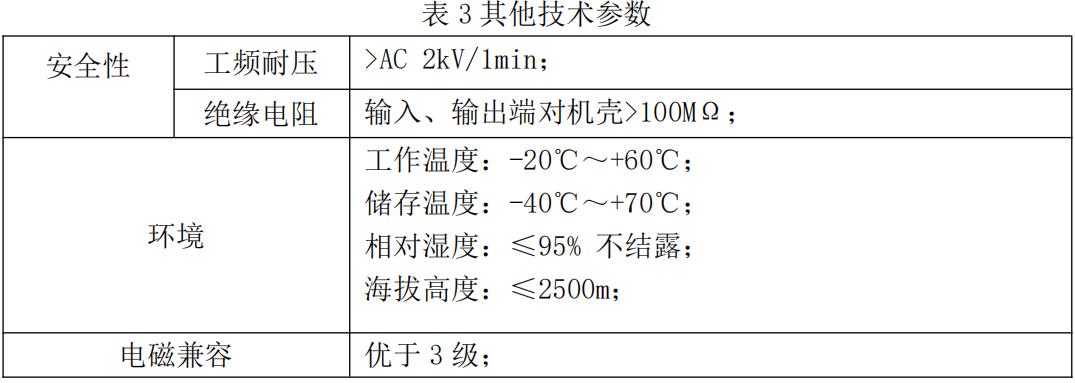

3.3其他技術參數
4、外形尺寸及安裝說明
4.1外形尺寸(單位：mm)

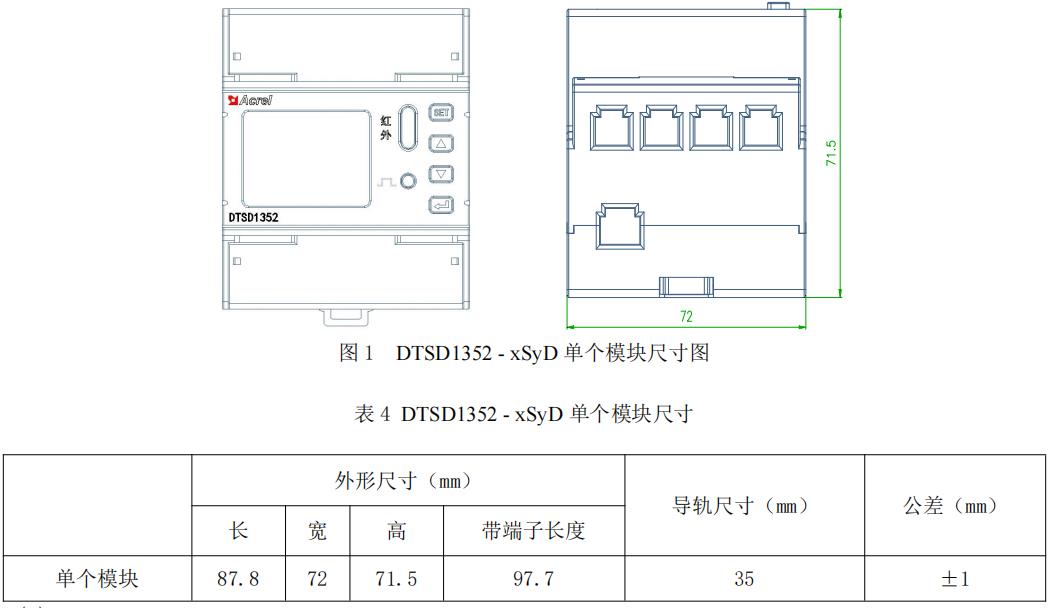

(1)DTSD1352-xSyD單模塊尺寸圖

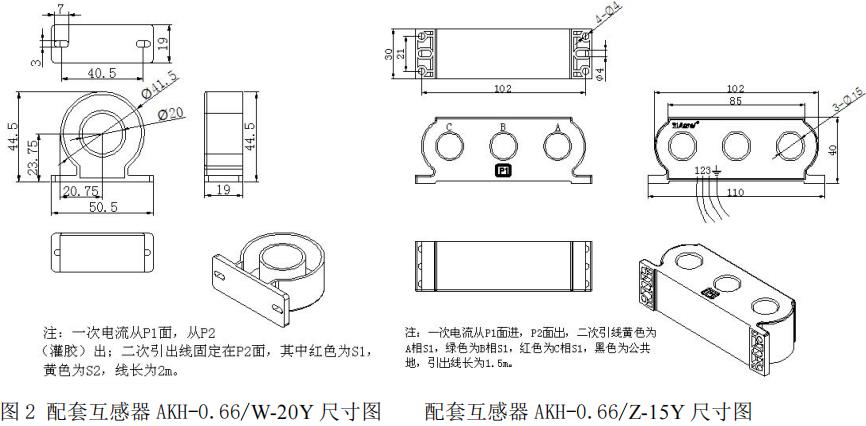

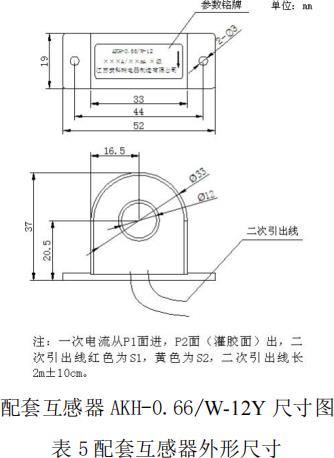

(2)配套互感器外形尺寸
注：三相回路的3個互感器共用同一條線束。
