安科瑞直流充電樁“護航拍檔”：DJSF1352-D直流電能表介紹
1.概述DJSF1352-D導軌式直流電能表主要針對直流充電樁設計，可測量直流系統中的電壓、電流、功率以及電能等。2.型號 3.技術參數4.安裝指南4.1 外形及安裝尺寸DJSF1352-D-360DJSF1352-D-600DJSF1352-L4.2 產品安裝采用標準的 DIN35mm 導軌式安裝4.3 端子及接線DJSF1352-D-360DJSF1352-D-600擴展RS48
產品詳情

1.概述

DJSF1352-D導軌式直流電能表主要針對直流充電樁設計，可測量直流系統中的電壓、電流、功率以及電能等。

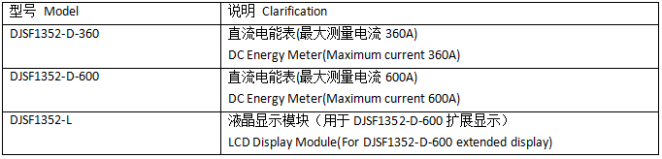

2.型號

561 DJSF1352-D系列直流電能表安裝使用說明書V1.1(中英文)2025062666.png

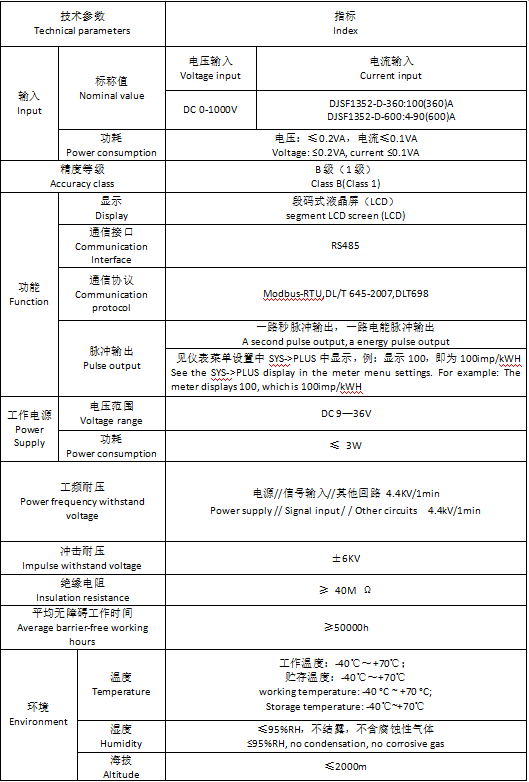

3.技術參數

561 DJSF1352-D系列直流電能表安裝使用說明書V1.1(中英文)2025062677.png


4.安裝指南

4.1 外形及安裝尺寸

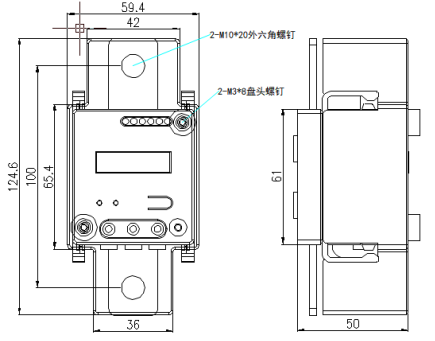

DJSF1352-D-360

561 DJSF1352-D系列直流電能表安裝使用說明書V1.1(中英文)20250626120.png561 DJSF1352-D系列直流電能表安裝使用說明書V1.1(中英文)20250626121.png

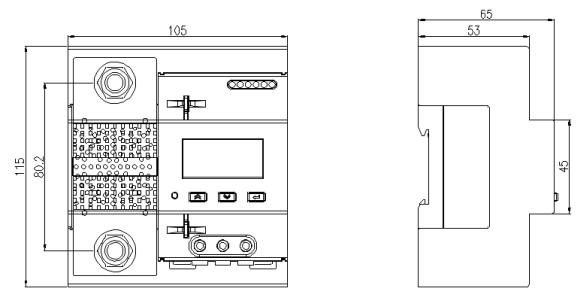

DJSF1352-D-600

561 DJSF1352-D系列直流電能表安裝使用說明書V1.1(中英文)20250626139.png561 DJSF1352-D系列直流電能表安裝使用說明書V1.1(中英文)20250626141.png

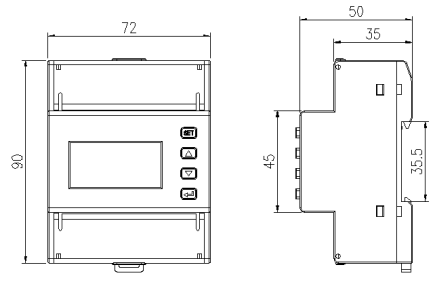

DJSF1352-L

561 DJSF1352-D系列直流電能表安裝使用說明書V1.1(中英文)20250626154.png561 DJSF1352-D系列直流電能表安裝使用說明書V1.1(中英文)20250626157.png




4.2 產品安裝


采用標準的 DIN35mm 導軌式安裝

4.3 端子及接線

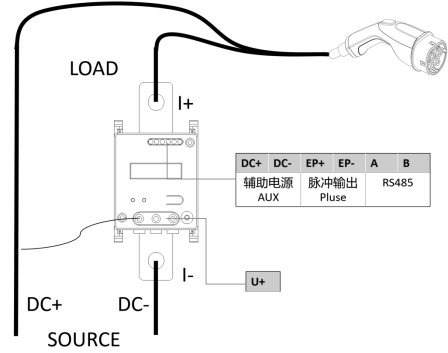

DJSF1352-D-360

561 DJSF1352-D系列直流電能表安裝使用說明書V1.1(中英文)20250626216.png

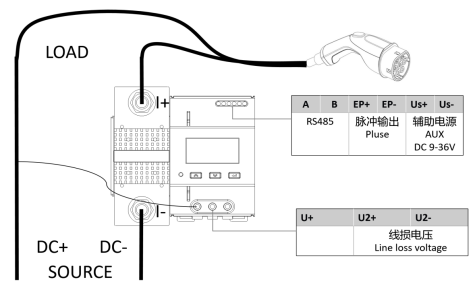

DJSF1352-D-600

561 DJSF1352-D系列直流電能表安裝使用說明書V1.1(中英文)20250626233.png

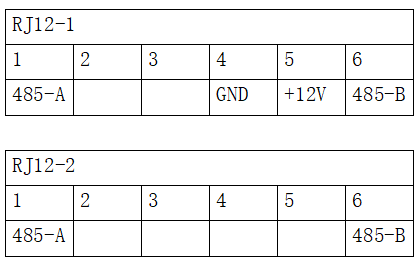

擴展RS485通訊端子（RJ12口）


用于擴展顯示模塊（見4.4）


4.4 顯示模塊接線

561 DJSF1352-D系列直流電能表安裝使用說明書V1.1(中英文)20250626396.png

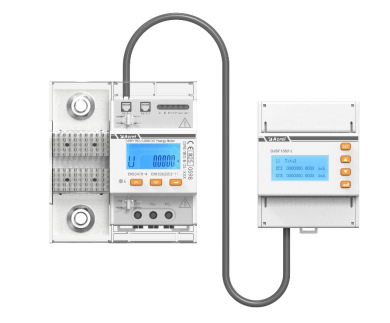

1*顯示模塊+1*直流電能表

561 DJSF1352-D系列直流電能表安裝使用說明書V1.1(中英文)20250626414.png

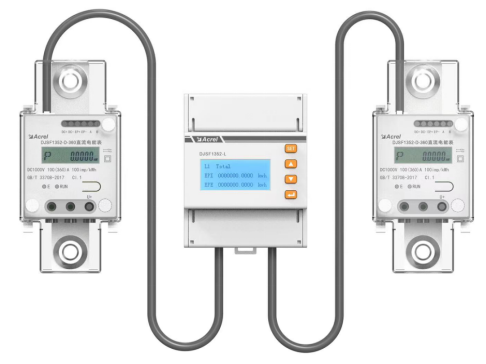

1*顯示模塊+2*直流電能表




注：產品不斷創新，性能繼續提升，本技術參數僅供參考。
