產品簡介

應用范圍：

適用于并聯在含諧波負載的低壓配電系統中，能夠?qū)?dòng)態變化的諧波電流進行快速實時的跟蹤和補償。

訂貨范例：

具體型號：ANAPF150-380/BGL
技術要求：諧波補償電流150A，線電壓等*380V 。
接線方式：三相四線
安裝方式：立柜式
互感器接線方式：負載側

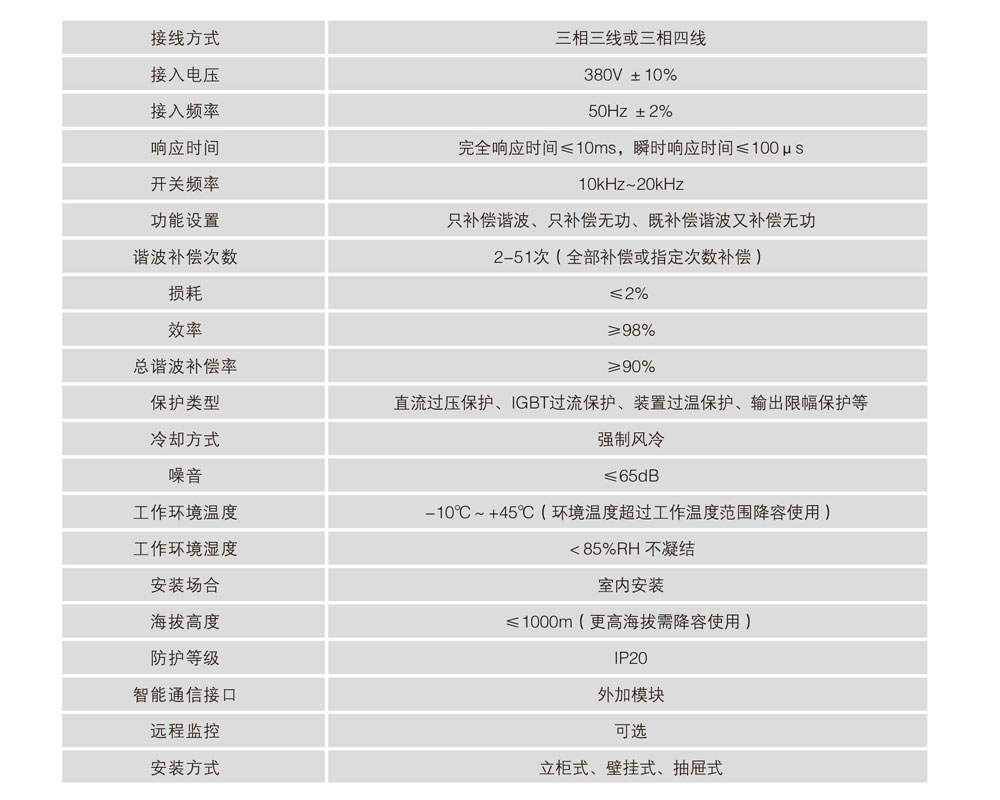

技術參數

產品選型

外形尺寸

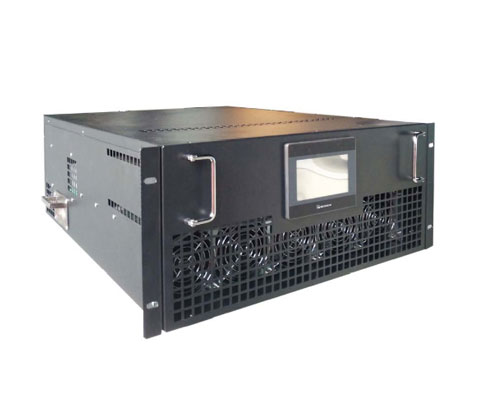

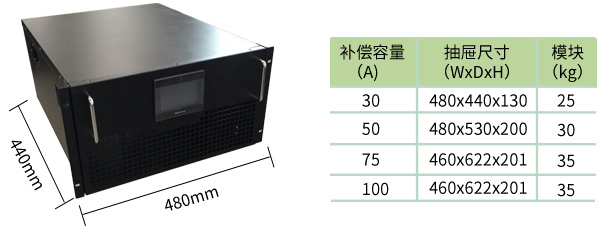

抽屜式模塊示意圖

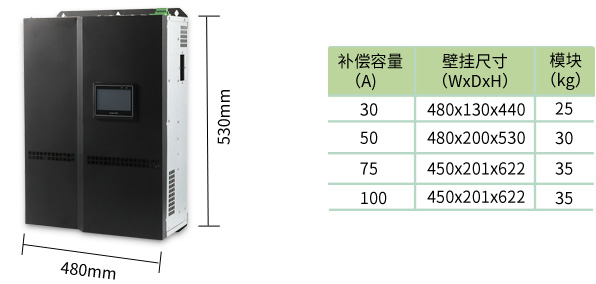

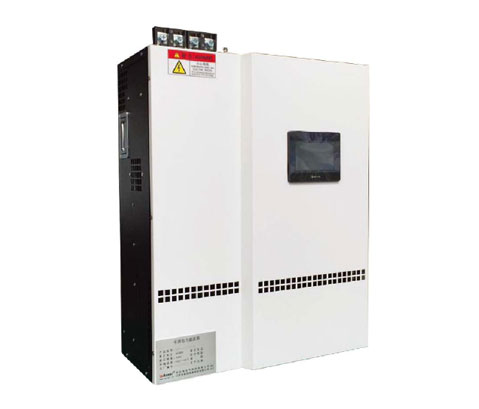

壁掛式模塊示意圖

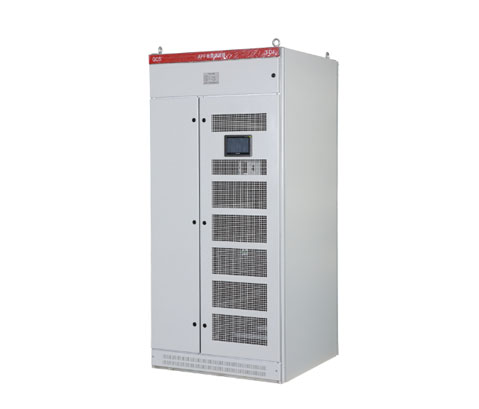

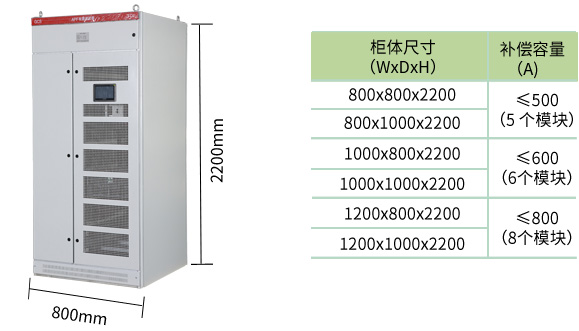

整柜示意圖



接線方式

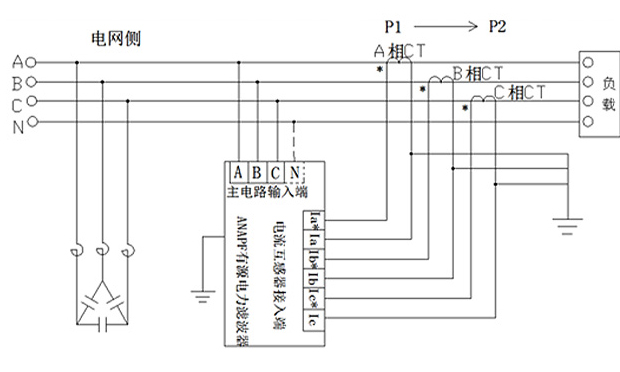

電容柜在進線側主電路接線

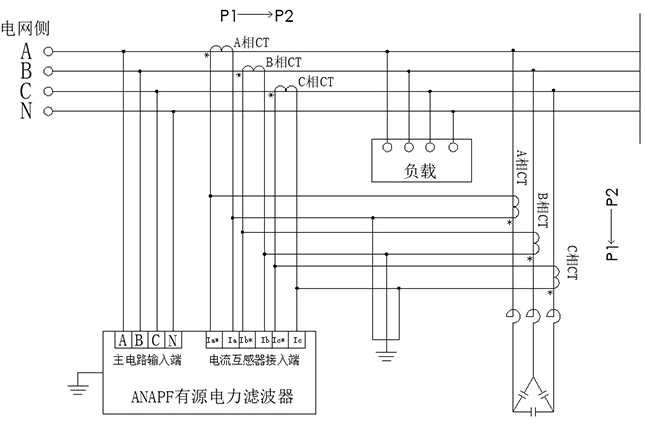

電容柜在末端主電路接線

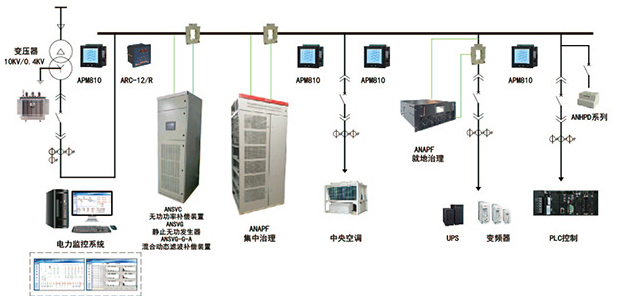

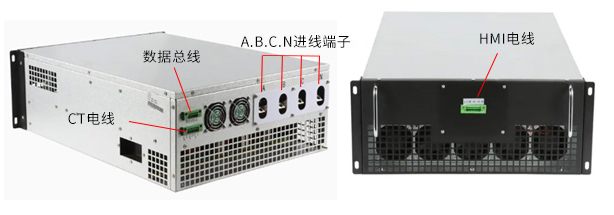

安裝示意

1. A、B、C、N主線，連接*接線端子（主線路輸入端）

2. PE接地線，連接*接線端子或接地銅排

3. CT接線端子,連接*電流信號端子（電流互感器輸入端）

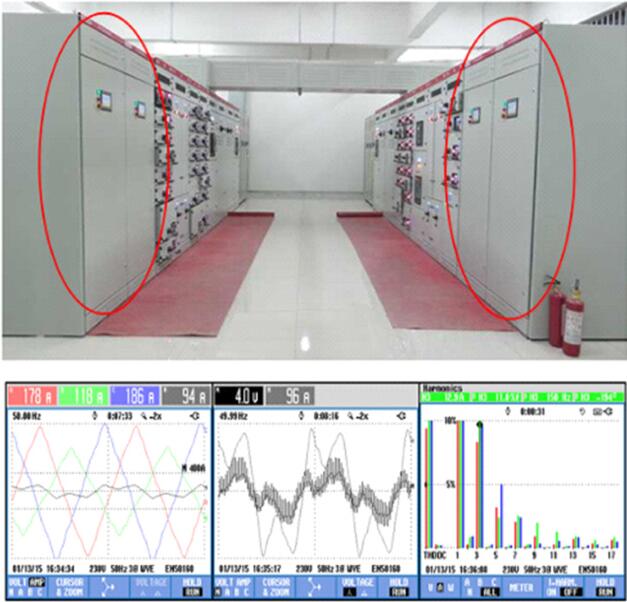

現場安裝圖

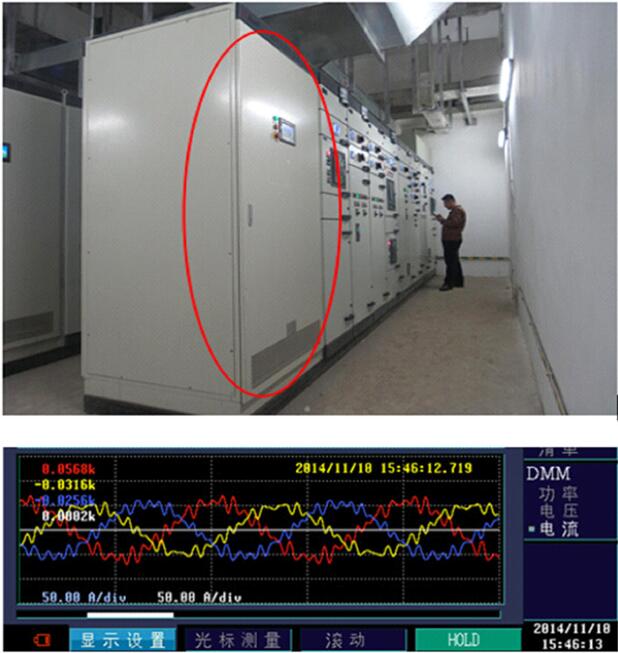

案例一 ANAPF在數據機房的應用

治理前

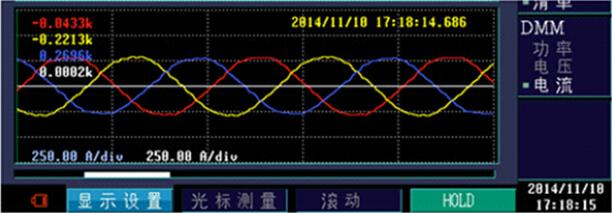

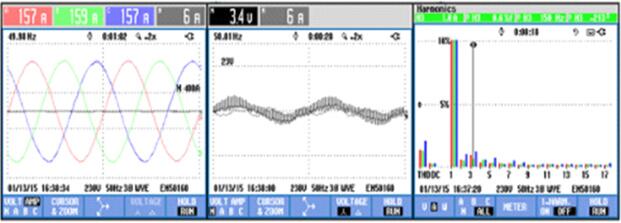

治理后



案例二 ANAPF在商業中心的應用

治理前

治理后
