1.概述
電氣防火限流式保護器可有效克服傳統斷路器、空氣開關和監控設備存在的短路電流大、切斷短路電流時間長、短路時產生的電弧火花大，以及使用壽命短等弊端，發生短路故障時，能以微秒*速度快速限制短路電流以實現滅弧保護，從而能顯著減少電氣火災事故，保障使用場所人員和財產的安全。
電氣防火限流式保護器可廣泛應用于學校、醫院、商場、賓館、娛樂場所、寺廟、文物建筑、會展、住宅、倉庫、幼兒園、老年人建筑、集體宿舍、電動車充電站及租賃式商場商鋪、批發市場、集貿市場、甲乙丙類危險品庫房等各種用電場所末端干、支路的線路保護。
2.功能特點
短路保護功能：保護器實時監測用電線路電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。
過載保護功能：當被保護線路的電流過載且過載持續時間超過動作時間（3~60秒可設）時，保護器啟動限流保護，并發出聲光報警信號。
表內超溫保護功能：當保護器內部器件工作溫度過高時，保護器實施超溫限流保護，并發出聲光報警信號。
過欠壓保護功能：當保護器檢測到線路電壓欠壓或過壓時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
配電線纜溫度監測功能：當被監測線纜溫度超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
漏電流監測功能：當被監測的線路漏電超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。
保護器具有1路RS485接口，可以將數據發送到后臺監控系統，實現遠程監控。監控后臺可以是安科瑞Acrel-6000/B電氣火災監控主機，也可以是安科瑞Acrel-6000安全用電管理云平臺，或第三方監控軟件或平臺。

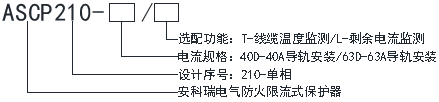

3.命名規則

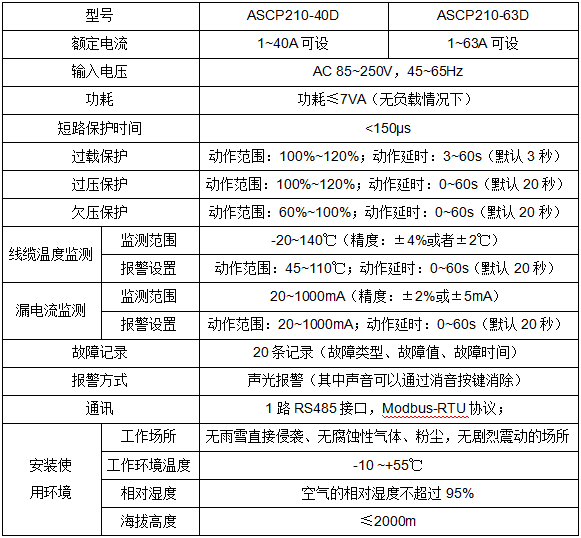

4.技術參數
5.安裝與接線
5.1 外形和尺寸

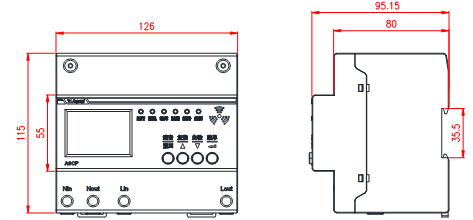

ASCP210-40D/63D外形與安裝尺寸如下圖所示（單位mm）：
正視圖 側視圖
5.2 安裝方法
ASCP210系列限流式保護器采用導軌式安裝，可以使用導軌固定在墻面上，也可以安裝固定于具有良好通風散熱條件的配電箱內部。其安裝導軌為35mm標準導軌
5.3 接線方法

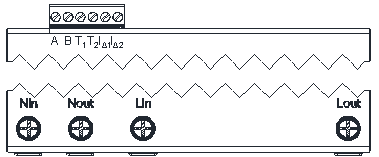

ASCP210系列限流式保護器的接線端子如下圖所示。
在儀表中，左側底部端子為強電接線端子，Lin為單相交流220V的L線（火線）進線端子， Lout為單相交流220V的L線（火線）出線端子，Nin為零線進線端子，Nout為零線出線端子。保護器的進出線應根據保護器（或其前端斷路器）額定電流選擇合適的線徑。
儀表*部插拔端子為弱電信號接入端子，A、B為RS485通訊端子，采用1~1.5mm2的屏蔽雙絞線連接，T1、T2為一路溫度傳感器信號輸入端子，I△1、I△2端子為一路剩余電流電流互感器信號輸入端子。

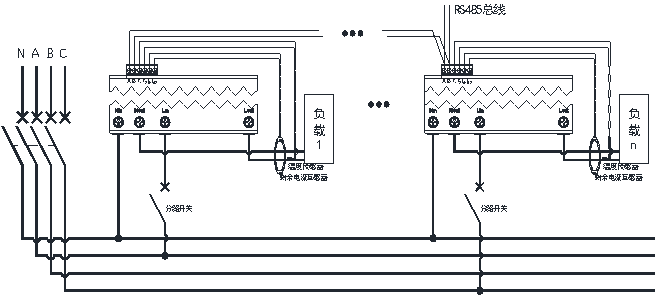

典型接線圖如下圖所示：
5.4 注意事項
（1）在選用限流式保護器時，限流式保護器設定的額定電流應該與其前一*斷路器的額定電流保持一致。例如，當限流式保護器輸入端斷路器的額定電流為32A時，應將限流式保護器的額定電流設置為32A。為保障限流式保護器的正常使用，嚴禁將其使用于與其前端斷路器的額定電流不匹配的配電線路中。
（2）ASCP210可以安裝在散熱良好的箱體內，建議箱體加散熱風扇，并確保安裝場所無滴水、腐蝕性化學氣體和沉淀物質，并注意環境溫度和通風散熱。
（3）接線時應按接線圖操作，同時為了防止接頭處接觸電阻過大而導致局部過熱，也避免因接觸不良而導致保護器工作不正常，應確保保護器相應端子接線擰緊壓實。
（4）嚴禁非專業人士擅自打開產品外殼或者直接接觸金屬接線端子。保護器投入使用之后，即使被保護線路發生短路或過載故障而被限流保護時，保護器仍處于帶電狀態，不允許隨意碰觸用電線路的金屬部分，應及時通知相關人員檢查線路，排除故障。故障排除后，長按保護器的復位按鍵約2秒鐘，使保護器恢復正常運行。
（5）當保護器因超溫而發生限流保護時，通常是因為環境溫度過高或通風散熱不良等原因導致，可通過加強通風等措施改善工況，等保護器溫度降下來后，再長按復位鍵，使保護器復位。
