01
醫療電氣安全概述
現在西醫的診斷和治療，幾乎離不開各種醫療設備。與此同時，越是好的診療手段，越需要安全的供電保障。
因此，對于醫院這一特殊場所的電氣設計，應嚴格按照國家標準和規范要求，采用IT系統供電。

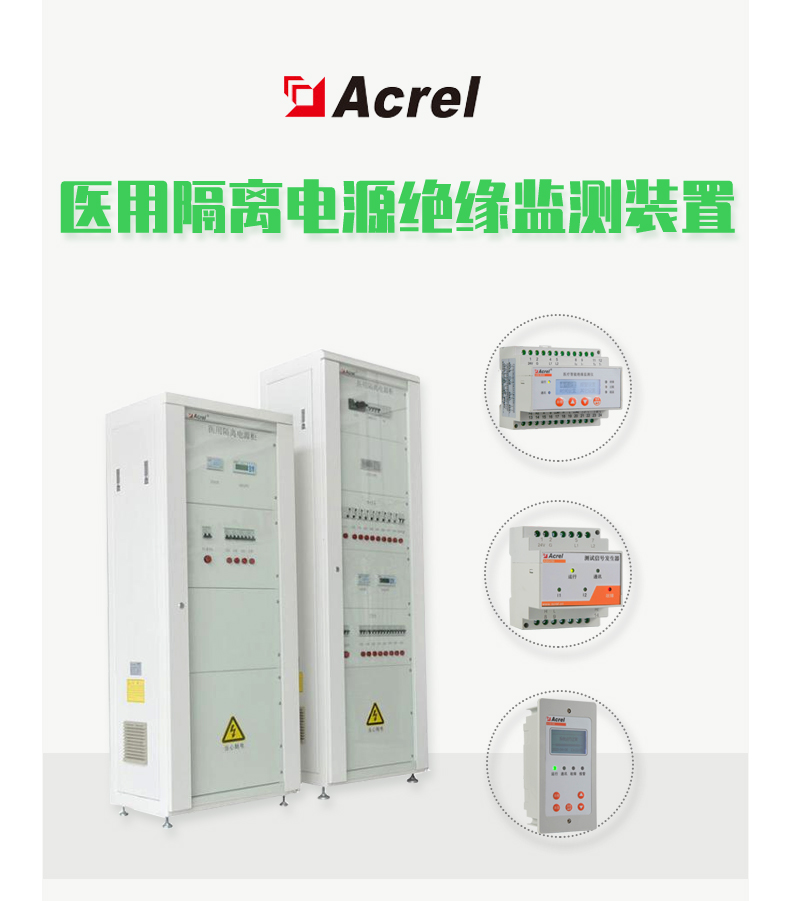

安科瑞醫用IT系統*緣監測故障定位裝置及系統適用于醫院的手術室、ICU(CCU)監護病房等重要場所，能為這類場所提供安全、連續、可靠的供電解決方案。
02
國家標準和規范
●對醫療2類場所供電的強制要求視頻
為提高醫療供電的安全性和可靠性，國家相關標準和規范都有明確的條文要求：醫療2類場所重要設備要用IT系統供電，IT系統配置*緣監測裝置。
●醫療場所的劃分
（GB16895.24-2005附錄）
●IEC 60364-7-710標準對醫療場所的修正
產房、血透、搶救室歸2類
03
TN系統與IT系統對比
●TN系統缺點：
?。?）TN系統中，當發生火線接地故障時，零火線對地短路，斷路器跳閘，影響供電的連續性。
（2）任何用電設備由TN系統供電，都會產生一定的漏電，這對工作人員和操作人員構成威脅。
?。?）如果設備漏電流過大，超過漏電流保護斷路器動作電流，則斷路器跳閘，同樣影響供電的連續性。
●IT系統*點：
（1）IT系統中，當發生任意一根火線接地故障時，*緣監測儀報接地故障，但斷路器不會跳閘，系統可以帶故障繼續運行。
?。?）由于系統不接地，人站在大地上，不小心碰觸到任何一根火線，都不會觸電。
?。?）國家標準要求，醫療場所的IT系統的輸入輸出端斷路器，不允許帶過載保護功能，過載不斷電。
04
醫用隔離電源系統組成
醫用隔離電源系統就是通過醫用隔離變壓器的隔離，將接地系統（TN-S系統）轉接成不接地系統（IT系統）來為重要的醫療設備供電。所以，醫用隔離變壓器是關鍵器件，要滿足國家標準。
05
醫用隔離電源的主要部件
●AITR醫用隔離變壓器
關鍵性能
雙重*緣，靜音設計，滿足4200V/分鐘的介電強度測試；
H**緣材料，允許更高溫升，材料使用壽命更長；
線包內置PT100溫度傳感器，可直接測量溫度；
沖擊電流（IE）：<12In (實際接近于8倍輸入電流峰值)；
泄露電流:<0.2mA; 短路電壓:<3%; :="">96%; 噪聲:<40db。
標準規定
GB 16895.24-2005《建筑物電氣裝置 第7-710部分：特殊裝置或場所的要求-醫療場所》第710.512.1.6條：
……用于移動式和固定式設備的醫療IT系統應采用單相變壓器，如果也需要通過IT系統供給三相負荷，則應采用單獨的三相變壓器供電，其輸出電壓不應超過250V。
說明：1）不允許直接用三相變壓器給所有單相和三相醫療設備一起供電，如果給單相設備供電，勢必要引出中性線，這在醫療IT中是不允許的；2）三相變壓器線電壓不能超過250V；3）醫療場所三相負荷基本是不重要負荷。
●醫療IT智能*緣監測儀
●醫療IT測試信號發生器和*緣故障定位儀
●醫療IT智能報警與顯示儀
●醫用剩余電流監測儀
適用醫療產房、血透中心、搶救室等醫療1類、2類場所的TN-S系統中。
可監測12路干線或 各末端支路的漏電流，并具有超過值報警功能；
漏電監測范圍為1mA~5A;報警值范圍：6mA~1A;
1路RS485通訊，可用于數據遠程監控；
1路繼電器報警輸出。
●智能插座箱
適用醫療產房、血透中心、搶救室等醫療1類、2類場所的TN-S系統中；
漏電監測范圍為1mA~1200A;報警值范圍：6mA~1A;
1路RS485通訊，可用于數據遠程監控；
漏單、斷電報警。
06
醫療隔離電源配套選型
●醫療隔離電源四件套
●醫療隔離電源五件套
●醫療隔離電源七件套
醫療隔離電源柜成套整柜
標準柜尺寸(mm)：
落地式單套柜：600x400x180(HxWxH）
落地式多套柜：800x800x2000(HxWxH）
嵌入式單套柜：600x350x1500(HxWxH）
特點：
2mm厚鍍鋅鋼板；
內部模塊化設計；
鋼邊箱包裝。
07
醫療隔離電源柜安裝實例
產品證書報告
●*緣監測儀
●隔離變壓器
●GGF系列隔離電源柜
